产品详情

ACYST1710A8地铁网路系统检测台（阿尔斯通网络）

联系人：许晶

联系电话：04118645****

企业：大连成益电气装备有限公司

企业地址辽宁省-大连市

详细地址辽宁省大连市甘井子区辛寨子镇由家村

厂家信息
产品信息
规格参数
技术文档

大连成益电气装备有限公司是一家专业以研发、设计、生产、销售为一体的，集网络集成设计、电气装备生产、电路板设计、线路板复制及技术成果转化为主的高新技术企业。业务涵盖轨道交通、航空航天、石油、电力、医疗、通讯等多个领域。在设备板卡级、装置级无原理图维修和进口设备国产化改造升级领域具有丰富经验，通过同类型业务功能复制和技术复用，可为客户提供产品定制开发、产品性能检测以及售后服务等一系列解决方案。具备复杂电气装配能力及测试能力。空开、接触器检测台、地铁有轨电车网络系统测试。成益服务体系包括：设计与制作（非标自动化系统，视觉检测系统和机器人控制系统等）维修维护（电气类设备，自动化类设备，机械类设备等）。成益一站式服务体系：承接自动化电气工程，自动化生产线设计，编程，制造，调试以及成套设备，PLC、HMI等系统集成，线路板维修复制等。成益持续在专业的设计研发，制造工艺和质量控制体系投入大量精力，并取得客观的发展成果。成益在保证设备的可靠性和效益的基础上，用定制化系统设计取代系列化产品选型，最终实现节能减排、绿色智造的可持续发展。

产品图片

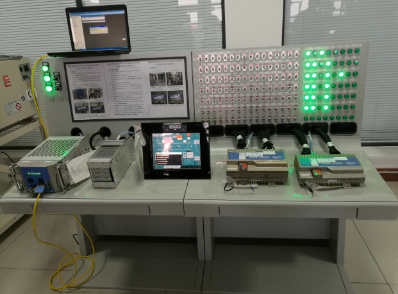

地铁网络系统检测台（阿尔斯通列车网络）

型号：ACYST1710A8

地铁列车整车采用阿尔斯通网络系统控制，具有8节编组，其中A车为带司机室的拖车，B车为带受电弓的动车，C车是不带受电弓的动车。A车配置一个主控单元MPU、一个显示屏DDU和2个RIOM单元，B车和C车配置一个RIOM单元。在该列车中，各控制系统均具有不同的监控和自我诊断功能，并将各自的故障信息进行汇总，传送到MPU单元。其中主控单元MPU、显示屏、远程IO单元RIOM通过冗余FIP网络互联。每一节车均有相应的RIOM单元用于采集该节车的硬线信号,其中A型车节有两个RIOM单元，其他车节有一个RIOM单元。

基本参数：

额定输入电压: 110VDC

输入电压范围: 77VDC～137.5VDC

车辆总线类型: WorldFIP

数据传输速率: 1Mbits/s

网络系统检测台构成：


阿尔斯通主要网络模块组成：

TRVPO61345000

TRVPO61346000128M

SSD-C12MI-3512

SSD-CO1G-3500

SSD-C01GI-3512

TRVS339459000G

TRVS339458000G

TRVS339617200

TRVS339272000
