CM9600紫外成像仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
保定驰铭电气有限公司成立于2011年03月24日,坐落于“中国电谷”—保定市国家高新技术产业开发区,是一家集电力检测仪器仪表研发、生产、销售、服务于一体的生产企业。
公司凭借老保定的文化底蕴,与华北电力大学、河北大学等高等学府建立了长期的技术合作和人才输送,依托保定各变压器厂为试验、实习基地,造就了一支高素质的生产研发团队。公司以精良的生产管理理念和经营模式,在产品生产过程中,充分发挥技术优势,并严把质量关,有效的提高了产品的科技含量和使用的稳定性、可靠性。以“客户至上,合作共赢”为销售战略,按照“规范、巩固、提高”的总体要求,与时俱进,开拓进取。以齐全的服务体系,在产品售前、售中、售后三个环节向用户作出贴心的服务承诺,使产品广泛服务于全国各行业电力用户。
保定驰铭电气有限公司愿诚邀各界朋友,和大家一起努力为电力事业的发展做出贡献。
主要经营范围:
公司主要经营范围有电力仪器仪表,工业自动化控制设备,实验分析仪器、电力设备监测装置、高低压电器设备及装置、电力电子设备和系统软件研发、制造、销售、维护保养;电力设备安装、调试、检测、技术服务;建筑装饰和装修;输变电工程的施工、安装及检修(限在其资质等级核定的范围和有效期内从事经营活动);电气设备、仪器仪表修理及租赁;电力技术咨询服务、技术转让;信息技术管理咨询服务;计算机软件应用服务;电气机械、仪器仪表、通用设备、电子元器件、五金产品、电子产品、计算机及辅助设备、通讯设备等。
产品图片

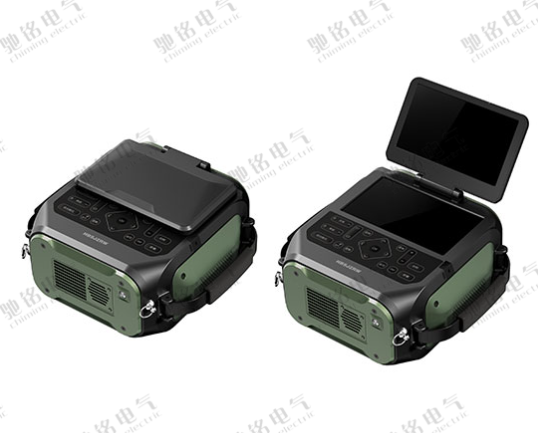

CM9600紫外成像仪
智能红外、紫外成像仪是一款集紫外、红外、夜视-体的三合-成像仪, 能全天候用于带电检测,一机多能,将人眼不可见的电晕放电及温度场形成各种融合图像,对缺陷进行定位和定量诊断分析。仪器采用高灵敏度、高像素的紫外、红外及可见光传感器;通过高精度的图像配准及图像融合算法得到准确、清晰的多种组合图像。
总体 | ||
尺寸 | 185x168x100mm | |
重量 | ≤900g | |
元器件原产地 | 中国 | |
紫外通道属性 | ||
紫外光灵敏度 | 3.0×10-18W/cm² | |
放电灵敏度 | 1.0pc @15m | |
探测波长 | 240~280nm | |
分辨率 | 720×576 | |
视场角 | 17.5°×14.4° | |
变焦方式 | 融合变焦(与可见光同步变焦) | |
探测范围 | 1m至无穷远 | |
增益值 | 15档可调 | |
空间分辨率 | ≤1 mrad | |
调色板 | 单色,7种颜色可切换(红橙黄绿青蓝紫) | |
偏移校订 | 支持手动可调 | |
帧率 | 25Hz | |
光子计数方式 | 实时计数/饱和累加 | |
可见光通道属性 | ||
分辨率 | 1920×1080 | |
有效像素 | 200万 | |
对角线视角 | 65.1°~2.7° | |
传感器尺寸 | 1/1.8英寸 | |
像元大小 | 2.9μm | |
紫外光/可见光图像重叠精度 | <1mrad<> | |
变焦 | 30倍加强光学变焦 | |
可见光灵敏度 | 100 Lux | |
夜视功能通道属性 | ||
分辨率 | 1920x1080 | |
有效像素 | 200万 | |
变焦 | 30倍加强光学变焦 | |
透雾 | 支持 | |
照度 | 0.00008 lx | |
图像传感器 | IMX464 | |
图像显示 | ||
显示屏 | 5.5英寸双屏/OLED(主屏)LCD(副屏) | |
调色板 | 彩色/黑白 | |
分辨率 | 1920×1080(主屏)1280x720(副屏) | |
图像模式 | 可见光、紫外、红外融合叠加/分屏显示 | |
状态显示 | 变焦倍率、距离、电池电量、增益值、光子计数值、叠加模式、SD卡容量 | |
数据处理 | ||
报警 | 报警阈值设定,蜂鸣报警 | |
时间/日期 | 可设置,可保存 | |
程序升级 | SD卡固件程序升级 | |
视频压缩/解压 | H.264,MPEG-4 | |
功能特点 | ||
蓝牙通信 | 蓝牙5.0 | |
数据存储 | ||
存储形式 | 图像或视频 | |
视频/图片格式 | MP4/JPG | |
回放 | 视频和图片 | |
存储介质 | 32GB及以上Micro SD卡 | |
电源系统 | ||
电池容量 | 5000mAh | |
工作时间 | ≥3小时 | |
充电电源 | DC12V | |
电源适配器 | AC110~240V转DC12V | |
电源接口 | DC5.5mm | |
环境参数 | ||
工作温度范围 | -15℃~50℃ | |
存储温度范围 | -25℃~60℃ | |
湿度 | 90%,非凝结 | |
防护等级 | IP54 | |
其他 | ||
配件 | 背带、电源适配器、数据线、用户手册、设备箱、合格证 |
