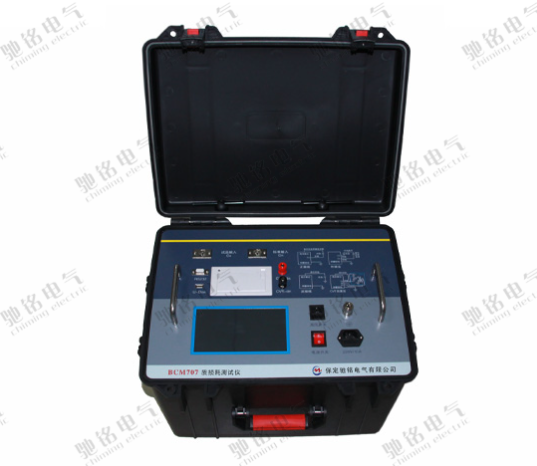

产品图片
BCM707介质损耗测试仪
一、产品概述
BCM707介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
二、性能特点
1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、使用全触摸大液晶显示器，操作简单。全触摸液晶显示屏，大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的培训就能使用。轻轻触摸就能完成整个过程的测量。
4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。
5、科学的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过软件，查看和管理数据。
6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
7、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和测试线即可实现油介损测量。
9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量。
10、能够做交流耐压试验。方便PT，CT二次做交流耐压，400V低压系统做耐压试验。
11、能够识别外接高压电源频率40Hz~70Hz，允许用工频电源或串连谐振电源做大容量高电压介损试验。
12、具有CVT测试功能，可实现CVT的自激法测试，可设置高压电压/电流、低压电压/电流4个保护限制。
13、测试CVT时候，不仅能够自动测试C1和C2的电容值和介损值，而且能够测试CVT设备的总电容和介损值。
14、具有CVT变比测量功能。可测量CVT变比、极性和相位误差。
15、自带热敏打印机可打印输出，带日历时钟,方便用户出测试报告, 带有U盘输出。
16、带计算机接口。一台计算机可控制32台仪器，可集成到综合高压试验车上,实现测量、数据处理和报表输出。
17、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
18、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压。
四、技术指标
1、准确度： Cx: ±（读数×1%+1pF）
tgδ: ±（读数×1%+0.00040）
2、抗干扰指标： 变频抗干扰，在200%干扰下仍能达到上述准确度
3、电容量范围： 内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV
4、外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
5、分辨率： 0.001pF，4位有效数字
6、tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
7、试验电流范围：5μA～5A
8、内施高压： 设定电压范围：0.5～10kV(可定制12kV) 输出电流：200mA
9、升降压方式：电压随意设置。比如5123V。
10、试验频率： 40-70Hz单频随意设置。比如48.7Hz
50±0.1Hz到50±10Hz自动双变频随意设置。
60±0.1Hz到60±10Hz自动双变频随意设置。
11、频率精度： ±0.01Hz
12、外施高压： 正接线时试验电流5A，工频或变频40-70Hz
反接线时试验电流10kV/5A，工频或变频40-70Hz
13、CVT自激法低压输出：输出电压3～50V，输出电流3～30A
14、CVT变比测量：
变比测量精度：±读数×1% 变比测量范围：10～99999
相位测量精度：±0.1° 相位测量范围：0～359.9°
15、测量时间： 约40s，与测量方式有关
16、输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电
17、计算机接口：标准RS232接口，U盘插口(自动U盘存储数据)。
18、打印机：热敏微型打印机
19、环境温度： -10℃～50℃
20、相对湿度：<90%
21、外形尺寸：500mm*377mm*330mm
22、仪器重量：28kg
