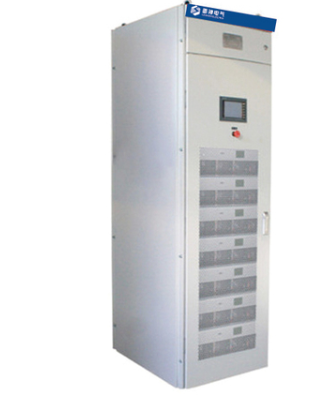

SZAPF有源滤波装置

产品描述

产品概述

　　电力有源滤波装置，是我公司采用国内外最新技术开发研制的一种用于动态抑制电力谐波、动态补偿无功功率并校正三相不平衡的新型电力电子设备;SZAPF并联于电网通过外接CT实时检测、采集负载电流信号，通过内部检测电路分离出谐波电流和无功电流,通过IGBT功率换流器产生一个与该谐波电流和无功电流大小相同、相位相反的补偿电流送入系统，从而使电网的电流只含基波分量;实现滤波、动态补偿无功。SZAPF不受电网阻抗的影响，能对频率和幅值都变化的谐波进行跟踪补偿;

　　SZAPF分三相三相制和三相四线制两种类型:三相三线制适用于整流器、变频器、电弧炉、中频炉、焊机、大型UPS等工业型大容量的非线性系统，SZAPF能同时滤除3～50次谐波，响应时间小于10ms ;三相四线制SZAPF有源滤波装置适用于医院、写字楼、大型商场及大型商业建筑等，其非线性负载包括电脑、UPS.复印机、LED节能灯及LED大型展示屏等，上述负载产生的谐波会污染电网，而且其产生的三次谐波会通过中性线，使中性线产生较大电流而发热，威胁配电安全，甚至造成火灾等不可挽回的损失!三相四线制SZAPF有源滤波装置就能很好的解决这个问题。

工作原理

　　SZAPF有源滤波装置送电工作时，首先通过限流电阻对直流电容器充电，这个过程会持续几秒钟，当电容器充电达到额定电压后，接触器闭合，此时装置开始工作。直流电容器作为储能元件，为通过IGBT换流器和内部电抗器向外输出补偿电流提供能量，同时电容通过电源板向控制和监测系统提供工作电源;

　　装置通过外部CT实时采集电流信号送至信号板进行处理，然后送给控制器，由控制器分离出谐波电流和基波电流，控制器将负载谐波电流和装置已发出的补偿电流比较得到差值，作为实时补偿信号输送到驱动电路，驱动IGBT换流器，从而产生与负载谐波电流大小相同，相位相反的谐波电流送入到电网中，完成治理谐波的功能。

技术指标
