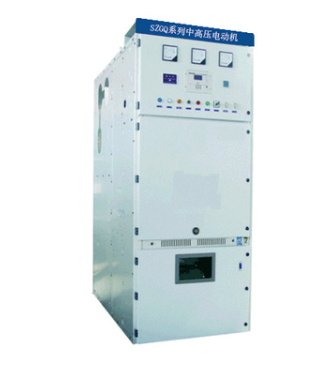

产品图片

产品描述

产品概述

　　SZGQ系列中高压智能固态软启动装置是利用电力电子技术、微处理器技术及现代数字控制理论技术充分结合的产品，SZGQ固态软起动采用先进的高速DSP微处理器为核心,控制高压大功率晶闸管组件，实现了大中型交流鼠笼式电动机的平滑启动、运行、停车及保护，有效降低电动机启动冲击电流,减小对电网及拖动设备的冲击。

　　产品包括固定型、中置型及三合一型，固定型采用箱型固定式金属封闭开关柜型，结构简单机械强度高;中置型采用铠装中置式金属封闭开关柜型,外形美观方案齐全，通用性强;三合一型即将开关柜、运行旁路柜和软起动柜的功能整合集一体，装置同时具有开关柜和软起动柜的功能,采用铠装中置式金属封闭开关柜型，所有产品可控硅模块安装在一个带导轨的小车内，拆掉相关接线及紧固件，小车可以抽出，方便安装于维护。

应用领域

　　广泛用于钢铁、石油、化工、有色、消防、矿山、污水处理、电力等多种工业领域，能很好地与电动机拖动设备配套使用;如︰水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种拖动设备。

性能特点

◆ 精确:硬件系统采用美国TI公司32位高速DSP数字芯片集成控制,软件采用自主知识产权的锁相同步控制系统，对电机启动过程实现闭环自动跟踪控制,微秒（uS）级的控制步长，时刻保障设备启动和运行状态的稳定和精确;

◆ 快速:DSP控制系统运行速率在150MHz以上,电流调节时间20ms以上;

◆ 智能:独有的大屏幕人机触摸式界面交互功能，通过界面轻松设置启动及保护参数,状态信息动画设置。操作人员可快速了解电机运行状态和设备故障信息，电机启动完成后，对电动机运行实时有效监控，动态显示电流电压曲线，同时可查询历史曲线记录;

◆ 通讯:可以提供后台或云平台的智能对接,提高自动化管理水平;

◆ 全能:适应能力强且可频繁启动，一种规格的固态软启动装置可适用相同电压等级额定电流以下的不同电动机，方便实现一拖多台的现场工况，固态软启动装置采用低功耗控制技术，每小时可启动五次以上，满足不同工况软启动的需求;

◆ 安全∶低电压的控制系统与高电压的触发系统之间采用直驱式触发可控硅，通过电磁感应完成信号转换,彻底的解决了信号传送通道的绝缘问题，安全可靠;

工作原理示意图

控制模式

　　软启动装置有多种启动方式︰限流软启动、电压谐波启动、突跳转矩软启动等;多种停车方式:自由停车、软停车。用户可根据负载不同及具体使用条件，合理选择不同的启动方式或停车方式。

执行标准

GB/T11022-2011　　 (高压开关设备和控制设备标准共用技术要求)

GB/T3859.1-2013　　(半导体变流器基本要求的规定)

GB/T3859.2-2013　　(半导体变流器应用导则)

GB/311.1-201　　　 (高压输变电设备的绝缘配合)

GB/3906-2006　　　 (3.6-40.5KV交流金属封闭开关设备和控制设备)

GB/T12173-2008　　 (矿用一般型电气设备)

GB/T14808-2001　　 (交流高压接触器和基于接触器的电动机启动器)

IEC60470　　　　　 (高压交流接触器)

IEC61000　　　　　 (电磁兼容性)
