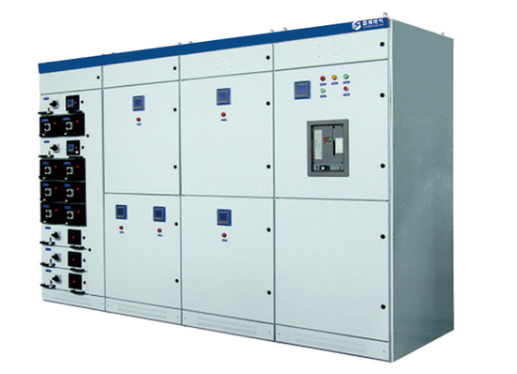

MSN低压成套开关设备

产品描述

产品概述

　　MNS低压成套开关设备是一种模块化、多功能的低压配电柜，应用于电厂、石油化工、工矿企业及高层建筑等领域中所用需要高可靠性场合的低压配电、控制系统。

　　执行标准:IEC439-1,UTE63-410,GB72511等。

使用条件

◆ 周围空气温度:上限+40℃,下限-10℃

◆ 海拔:≤2000m(若超过海拔2000m订货时应说明)。

◆ 周围相对湿度:日平均值≤95%,月平均值≤90%。

◆ 周围空气∶没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。

◆ 无经常性剧烈震动或常年腐蚀场所。

◆ 本装置适应于以下温度的运输和储存过程:-25℃至55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。如果上述使用条件不能满足时，应由用户和制造厂协商解决。

◆ 当本装置使用海上石油和核电站时，应另行签订技术协议。

MNS特点

◆ 设计紧凑:以较小的空间容纳较多的功能单元;

◆ 结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设的需要;

◆ 母线用高强度阻燃型、高绝缘强度的塑料功能忐保护，具有抗故障电弧性能，使运行维修安全可靠;

◆ 各种大小抽屉的机械联锁机构符合标准规定，有j锁、试验、分离三个明显的位置，安全可靠;

◆ 采用高强度阻燃型工程燃料，有效加强了防护骘全性能;柜体可按工作环境的不同要求选用相应的阱护等级;

◆ 设备运行连续性和可靠性高;

◆ MNS型低压开关柜框架为组合式结构，基本骨引由C型型材组装而成，C型材是以E=25mm为模数间厍安装孔的钢板弯制而成，柜架的全部结构件经过镀锌处理；

◆ MNS型组合式低压开关柜的每一个柜体分隔为三个室即水平母线室、抽屉小室、电缆室。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属隔窗;

◆ MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出，上进下出，下进上出，下进下出;

◆ 抽屉式功能单元

　　a、抽屉单元标准规格有8E/4、8E/2、8E、16E、24E(E=25mm)五个规格，额定电流至400A，每台装置可以配置9个8E单元抽屉或36个(8E/4)抽屉。

　　b、抽屉内设有机械联锁装置，通过操作手柄和大联锁可准确地的将抽屉定位在连接/试验/分离/移出等位置，并可在不同位置分别用挂锁进行锁定。

　　c、当断路器合时，联锁机构锁定抽屉禁止移动，确保操作安全性。

　　d、操作过程中需要整定或检查抽屉内部情况要打开抽屉面板，可用解锁工具将面板打开。

　　e、各抽屉单元完全独立隔离，同规格的抽屉可灵活的互换。

　　f、抽屉单元上均装有专用导轨及轮，可保证抽屉进出轻松、灵活。

母线系统

◆ 开关柜的主母线布置在主母线隔室内，可置于柜后或柜顶(后出线时主母线须置于柜顶)置于柜后分为上、下层布置。

◆ 单层主母线每相母线由2条母线组成，适用于2500A及以下，超过2500A时主母线为双层布置，每相母线由4条母线组成(额定电流可达4000A)两层主母线的载面大小可以不相同，且主母线和分支母线连接时不须打孔。

订货须知

　　用户应提供下列资料:

　　1、主电路方案单线系统图

　　2、原理图或原理接线图

　　3、每柜所装电器设备的详细规格及数量，并填写订货规范书。

　　4、开关柜的排列及组合图，平面布置图。
