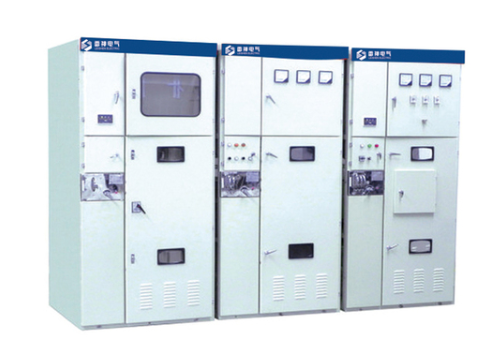

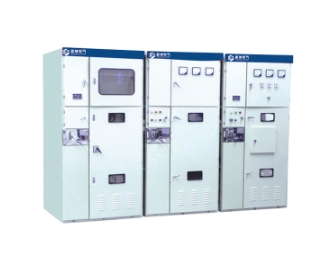

XGN2-12箱型固定式交流金属封闭开关设备

产品描述

产品概述

　　XGN2-12箱型固定式金属封闭开关设备，适用于3-10KV三相交流50HZ，单母线或单母线带旁路系统中作为接受和分配电能之用，特别适用频繁操作的场所。该产品全面满足国家标准GB3906和国际标准IEC298的要求，具有结构合理、运行方便、安全可靠、检修简便等特点。

应用领域

　　广泛用于钢铁、石油、化工、有色、消防、矿山、污水处理、电力等多种工矿企业的3KV、6KV、10KV高压系统的变配电、保护、PT、开关等用途，能很好地与电动机拖动设备配套使用;如︰水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种拖动设备的开关与保护。

性能特点

　　XGN2-12箱型固定式金属封闭开关设备，满足国家标准GB3906和国际标准IEC298，防护等级IP2X，金属封闭结构可有效地防止异物进入柜内造成短路故障，并可防止人体接近带电体和运行部件。

◆ 柜体结构分为两种:1、角钢焊接式;2、型材组装式。柜内分成断路器室、母线室、电缆室、继电器室。室与室之间用钢板隔开。

◆ 断路器室在柜体中下部，设有压力释放通道，若内部有电弧发生时，气体可以通过排气通道将压力释放。

◆ 母线室在柜体后上部，为了降低柜体高度，主母线呈“品”字形排列，以瓷支持绝缘子支持，主母线与上隔离开关接线端子相连接。

◆ 电缆室在柜体后下部，电缆固定在支架上。对于主接线为联络方案时，本室为联络电缆室。

◆ 柜内不采用任何形式的相间、相对地的绝缘隔板、相对地空气绝缘距离不小于12 5mm，柜内均采用强度具有较大爬距的瓷支持绝缘子(或绝缘套管），使开关柜具有较高的绝缘强度和绝缘稳定性。

◆ 断路器、上下隔离开关、接地开关及柜门之间的联锁机构均采用强制性机械闭锁方式，产品满足“五防”要求。

◆ 开关柜为双面维护，不靠墙安装。前面检修继电器室的二次元件、维护操作机构、机械联锁及传动部分、检修断路器。后面维修主母线和电缆室内元件。为便于观察在柜内安装有照明装置。前门的下方设有与柜宽方向平行的接地铜母线。

◆ 主开关可采用ZN28A-12，ZNI2-12，VSl-12等系列真空断路器，SF6断路器以及其它系列真空断路器。

◆ 隔离开关采用GN30-10旋转式隔离开关系列产品。

主要技术参数

订货须知

　　订货时用户须提供下列资料:

　　1.主接线方案编号及单线系统图,排列图。

　　2.二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定。

　　3.开关柜电器元件的型号、规格、数量。

　　4.主母线、支母线的材质、规格、否则按制造厂规定供应。

　　5.开关柜使用在特殊环境条件,应在定货时提出。

　　6.需要附件，备件时，应提出其种类和数量。
