产品概述

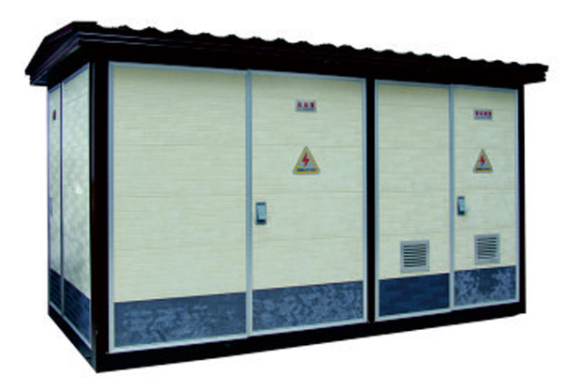

　　SZYBM-12系列预装式变电站系我公司为满足城网建设的需求，自行设计和开发的系列产品。该系列产品是一种将高压开关设备、变压器、低压配电设备按一定接线方案组合成一体的成套变配电设备。本系列预装式变电站适用于12KV，额定频率为50HZ的三相交流系统，容量配置在1600KVA以下的住宅小区、商厦宾馆、大型工地、高厦建筑、工矿企业及临时性的施工场所等。本系列预装式变电站具有结构紧凑，成套性强，运行安全可靠，维护方便、造型美观、可选择性大、现场安装量小、安装调试周期短,以及随负荷中心移动等优点。

性能特点

　　1.周围空气温度不超过+40℃，最低周围空气温度-25℃;

　　2.海拔不超过1000米，若使用特殊订购的变压器和低压元件;

　　3.垂直倾斜度不超过5°，无剧烈振动及无冲击的场所;

　　4.空气湿度不大于90%(+25℃)可达海拔3000米;

　　5.无导电尘埃，无爆炸危险、无腐蚀金属和电器元件的气体场所;

　　6.户外风速不超过35M/S ;

　　注∶使用场所超过以上规定条件，用户提出，制造厂商可做特殊使用条件，对产品进行改进或另行设计。

主要技术参数

◆ 箱变外壳防护等级―变压器室:IP23DH，高压室:IP33DH，低压室:IP33DH;

◆ 箱变接线方式:箱变进出线接线方式为下进下出接线方式;

◆ 箱变操作、维修方式:箱变操作方式有前操作后维修方式和前操作前维修方式两种，且留有足够的操作走廊和维修走廊，箱变噪音水平≤54dB;

◆ 额定绝缘水平高压侧:额定短时工频耐受电压42KV/1min额定雷电耐受电压75KV﹔低压侧:额定短时工频耐受电压2.5KV/1min;

◆ 高压室:额定短时耐受电流(接地连接回路)12.5KA/2s额定峰值耐受电流(接地连接回路)31.5KA;

◆ 变压器室︰额定短时耐受电流(接地连接回路)12.5KA/2s额定峰值耐受电流(接地连接回路)31.5KA;

◆ 低压室:额定短时耐受电流(接地连接回路)12.5KA/2s额定峰值耐受电流(接地连接回路)31.5KA。

产品特点

　　SZYBM预装式箱式变电站由高压配电装置、电力变压器、低压配电装置三部分紧密组合在一个或几个箱体内组成的变电站,高压配电装置,由高压开关(负荷开关、真空开关、用户而定)、绝缘子、母线、熔断器及控制、测量等设备组成;电力变压器(油浸式、环氧干式变压器由用户自选);低压配电装置，由低压总开关、出线开关、熔断器、母线电力电容器及控制测量等设备组成。

　　该产品体积小、占地面积小、施工周期短、结构合理、性能优越、成套性强、可靠性高、造价成本低、安装方便、调试容易、造型美观、美化环境又可移动使用，因此深受用户青睐，得到用户好评，已被广泛的使用在3~35/ 0.4KV三相交流50Hz系统中作为接受和分配电能之用。系列组合式变电站产品概述为额定电压6~35kV，额定频率为50Hz，额定容量50~1600kVA。本产品可用于建筑、住宅小区、厂矿企业、乡、镇、宾馆、医院、公园、油田.机场、商场、码头、地铁、矿山及临时性设施等。

　　本变电站既可用于环网配电系统,也可作为放射式电网终端供电系统。

安装使用

　　1.地基耐力要求1000Pa以上;

　　2.基础设在地势较高处，四周向外排水，采用200#水泥沙浆砌筑，掺3%防水剂，底部向油槽略有倾斜(干变时取消油槽);

　　3.基础施工应符合JGJI683《建筑电气设计技术规程》有关规定;4.接地干线及接地极的作法按常规做，接地电阻≤4欧姆;

订货须知

　　1.高低压主电路方案系统图;

　　2.高低压柜所装电器元件的型号、规格及数量;

　　3.变压器型号规格及容量;

　　4.高压/低压预装式变电站箱体外壳材料。
