高压开关柜

产品描述

产品概述

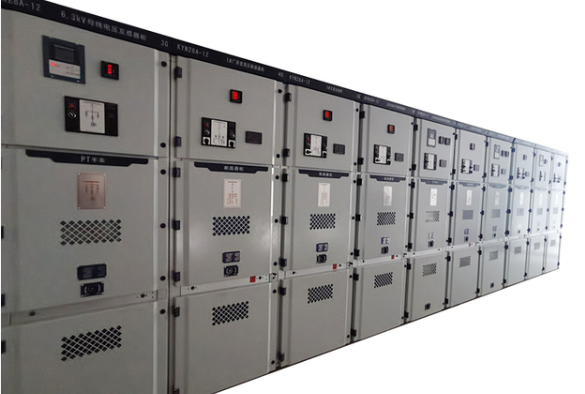

KYN28A-12（Z）铠装移开式交流金属封闭开关设备，是我公司在吸收国内外先进制造技术的基础上设计开发的新型产品，适用于3.6-12KV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。具有以下明显优点：

·外壳由敷铝锌钢板经折弯成型后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆。外壳防护等级为IP4X。

·主开关可配置多种国产VSI系列真空断路器，也可配置VD4（ABB公司）真空断路器。

·无论选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm。其段路器均具有寿命长、参数高、维护少、体积小等独特优点。

·产品具有完善、可靠的防误操作功能。

性能特点

·开关设备按GB3906-91中的铠装式金属封闭开关设备要求而设计。整体是由柜体和中置式可抽出部件（即手车）两大部分组成。

·柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X，具有架空进（出）线、电缆进出线及其它功能方案，经排列组合后能成为各种方案形式的配电装置。

·开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高开关设备的安全性、灵活性，减少占地面积。

·手车骨架采用薄钢板经CNC机床加工后组装而成。手车与柜体结缘配合机械联锁安全可靠、灵活。

·根据产品用途不同，手车分为断路器手车，电压互感器手车、计量手车、隔离手车。同规格手车可以安全自由互换。

·手车在柜体设内有断开位置/试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠。必须按联锁防误操作程序进行操作。

新能特点

·各种手车均采用涡轮、蜗杆摇动推进，退出，操作轻便、灵活。当需要将手车移开柜体时，用一只专用转运车,就可以方便取出，进行各种检查、维护；而且采用中置式，整个小车体积小，检查、维护都极为方便。

·断路器手车上装有真空断路器及其它辅助设备。当手车用转运车运入柜体断路器室时，便能可靠锁定在断开位置/试验位置，柜体位置显示灯便显示其所在位置。而且只有安全锁定后，才能摇动推进机构，将手车推向工作位置。手车到工作位置后，推进手柄即摇不动，其对应位置显示灯便显示其所在位置，手车的机械联锁能可靠保证本车只有在工作位置或试验位置，断路器才能进行合闸；手车只有在分闸状态，断路器才能移动。
