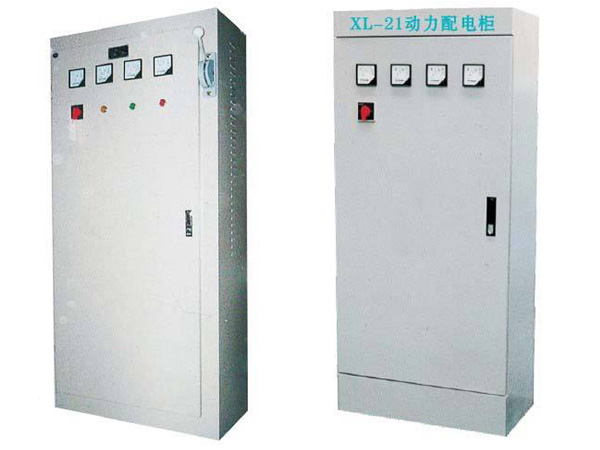

产品图片

XL-21动力配电柜

XL-21型低压动力配电柜适用于发电厂及工矿企业中,在交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。XL-21型低压动力配电柜系户内装置靠墙安装,屏前检修。

使用环境条件

1.周围空气温度不高于+40℃,不低于-5℃。弯24h内的平均温度不高于+35℃。

2.户内安装使用,使用地点的海拔高度不得超元过2000m

3.周围空气相对湿度在高温度为+40℃时不用超过50%,在较低温度时允许有较大的相对湿度,(例线

如+20C时为90%)应考虑到由于温度的变化可能会路偶然产生凝露的影响。

4.设备安装时与垂直面的倾斜度不超过5度。

5.设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。

6.用户特殊要求时可与制造厂协商解决

构特征

XL-21型低压动力力配电箱系封闭式,外壳用钢板弯制而成,刀开关操作手柄装于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示汇流母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露,便于检修维护。本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继

电器,箱前门可装操作按钮和指示灯
