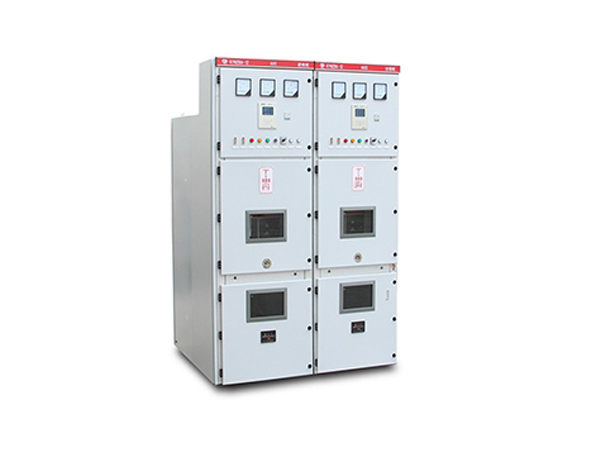

KYN28-12移开式金属封闭开关柜

KYN28-12(GZSl)型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压12KV,工作电流至4000A的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对对电路起到控制保护和检测等功能,还可以用于控制频繁操作的场所。

结构说明

开关柜按GB3906和IEC298中铠装式金属封闭开关标准而设计,整体由柜体和可抽出部分(手车)两部分组成,柜体结构均采用覆铝锌铜板或镀锌板用螺栓栓接组合成型,用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室,并且所有金属结构件均可靠接地,主回路系统的的各隔室均有独立的压力释放通道,在电缆室内可设置0x6omm2的接地母线。

主要特点

1.简单有效的“五防”闭锁、防止误操作;

2.可配用ZN63A(VSI)、VD4、ZN21、3AH、VB2及VEP真空断路器、VC7真空接触器,负荷开关及隔离开关等

3.可配用电压互感器手车、计量手车、隔离手车站用变落地手车等,相同用途的手车具有互换性;

4.柜体可靠墙安装,柜前维护,减少占地面积;

5.断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生;

6.电缆室空间充裕、可连接多根电缆;

7.开关柜的外売防护等级达到IP4X,各隔室的防护等级为IP2X。
