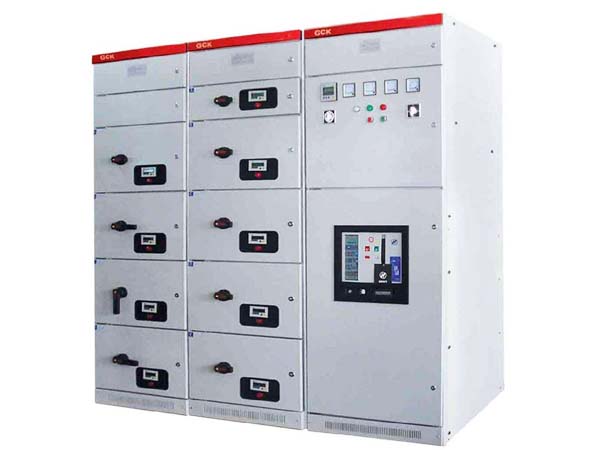

GCK低压抽出式开关柜

GCK系列低压抽出式开关设备适用于额定工作电压380~660V交流三相四线、三相五线系统,作为电力系统的发电厂、变电站,工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照照明及电动机集中控制之用。符合国家标准GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及国际标准IEC439。

结构说明

柜体为组合装配式结构,骨架采用KB型材(C型材)或KS型材(8MF型材)组装而成。水平母线放置柜顶,顶盖可开启,柜体装有后门,出线方式采用后出线,安装、维修更便捷。柜体防护等级IP3X4X。抽屉采用开门或带门操作方式,开门操作时抽屉采用拔把式二位置、拔把式三位置操作机构和螺旋式推进机构,带门操作时抽屉采用CXJG型操作机构。次插件采用新型的无活门方式,可靠性更高,单元回路额定电流00A以下,其中1/2单元抽屉大电流可达到100A。

KB型材

柜架的全部结构件均通过自攻螺钉连接,按按需要加装门、面板、隔板、支架及抽屉部件,以便组合成完整的开关柜柜架。柜体及部件安装孔按模数E=25mm变化,安装灵活方便。抽抽屉单元有200/4、200/2、200、300、400、500、600等系列单元高度根据各回路电流等级不同所选占有抽屉单元高度。抽屉有效安装高度1800mm。

KS型材

采用KS型钢和专用连接件组成,型材截面积大,有足够的钢度,组装简单,工艺性强,稳稳固性能好。柜体及部件安装孔按模数E=20mm变化、安装灵活方便。抽抽屉单元有2002、200、300、400、500、600等系列单元高度,抽屉有效安装高度1800mm。

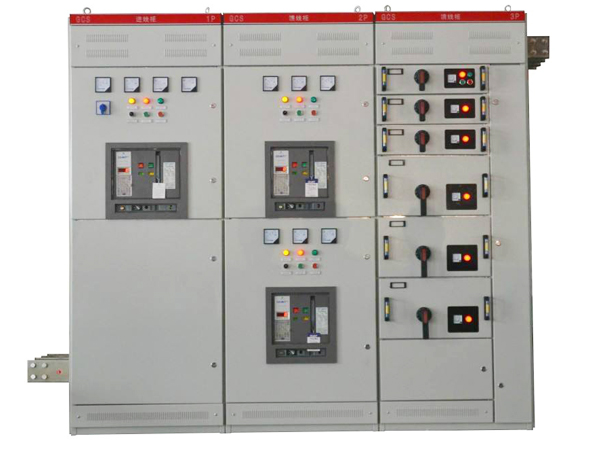

GCS低压抽出式开关柜

标准型GCS低压抽出式开关柜是两部联合设计组与森源公司合作,根据行业主管、广大电力用户及设计单位的要求设计研制出的符合国情,具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。适用于发电、输电、配电、电能转换和电能消耗设备的控制。符合国家标准GB7251.1《低压成套开关设备和控制设备》JB/T9661《低压抽出式成套开关设备》及国际标准IEC439。

结构说明

柜体基本结构由KS型材(也可采用KB型材组装而成,标准模数E=20mm,柜体经酸洗磷化后静电喷涂,内部隔板、抽屉镀锌钝化处理。各功能室相互隔离,其隔离室分为功能单元室,母线室和电缆室。各室的作用相对独立。水平母线采用柜后平置式排列,以增强母线抗电动力的能力。能承受80176KA短路电流的冲击。装置与外部电缆的连接在电缆室中完成,电缆可以上下进出,安装维修方便。柜体也可改为后出线方式但主母线须置于柜顶且柜宽为570。柜体防护等级IP3X-4X。

抽屉类型

抽屉层高的模数为160mm。分为12单元,1单元,1/2单元,2单元,3单元五个尺寸系列。单元回路额定电流400A及以下。抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。每合MCC柜多能安装11个一单元的抽屉或22个1/2单元的抽屉。抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。抽屉单元设有机械联锁装置。抽屉单元有足够数量的次接插1单元及以上为32对,12单元为20对可满足计算机接口和自控回路对接点数量的要求。

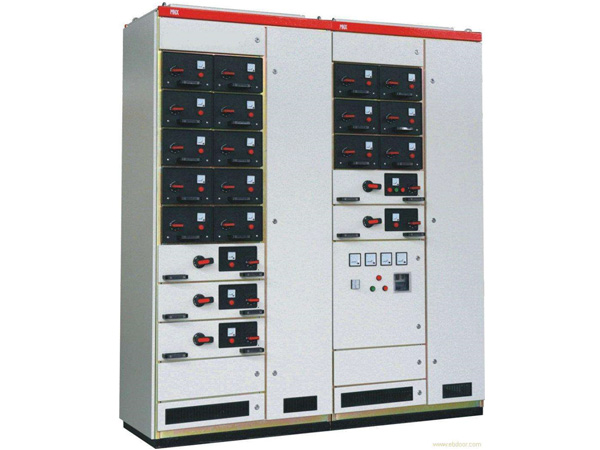

MNS低压抽出式开关柜

    MNS型低压成套开关设备是我公司根据市场需要引进开发的新一代低压开关柜。产品技术标准符合GB14048《低压开关设备和控制设备》等标准要求。该柜体广泛应用于电厂、地铁、核电、石化、电网、高铁、煤电、大型钢铁和智能化程度较高的控制回路等高 端用户场所，作为交流50-60Hz，额定工作电压交流660V及以下的配电系统的电能转换和消耗设备控制之用。柜体采用的是框架结构，结构设计紧凑，通用性强，安全性好，技术性能高，防护等级达到IP40。

    抽屉采用的是国内先进的XDS抽屉单元系统结构装置，抽屉在推进移出中采用导向推进定位，有效控制了抽屉推进中产生的多方面引起的机械故障，实现无故障机械原理结构抽屉的操作，实现抽屉的100%互换性。XJG8推进机构为多圈摇入式推进抽屉，很省力，特别是大抽屉，相比手拉式抽屉更省力。机构总成具有三位置显示、定位、锁定功能，辅助开关有位置接点，三位置操作有声音提示、位置显示，清晰准确，操作人员易识别操作位置确认。电操机构联锁功能：开关合闸状态，摇手柄拔出时，机构被闭锁，摇手柄插入机构孔内，主开关即自动分闸，有效防止人为误操作发生电气故障。
