防污型盘形悬式瓷绝缘子

联系人：陈清春

联系电话：0799-767****

企业：江西正强电瓷电器有限公司

企业地址江西省-萍乡市

详细地址江西省萍乡市芦溪县工业园

厂家信息
产品信息
规格参数
技术文档

江西正强电瓷电器有限公司（以下简称公司）始建于2012年7月，位于江西省萍乡市芦溪县工业园，占地面积6万平方米，建筑面积62715.72平方米，员工130余人，其中中高级工程技术人员34人。是一家专注750KV以下高低压电瓷电气及电力设施器材等相关配套附件、高压熔断器、高压真空断路器及相关产品的设计、研发、生产、销售的国家高新技术企业和中国南方电网有限责任公司、国家电网有限公司的优质供应商。公司建有国内先进“低碳高效”的130M长咀高速电瓷隧道窑，配备先进的全自动化生产设备、检验检测设备和精湛的制造工艺技术，拥有雄厚的技术力量和管理人才，生产能力跻身中国电瓷行业前20强，配网销售额位列电瓷行业前三。公司注重技术创新，与南昌大学、南昌航空大学等院校建立“产学研用”校企合作，成立技术委员会，积极探讨、突破技术难题，研发智能电网下绝缘子、电力设备新材料，将多项成果转化到生产应用，是江西省企业技术中心，已取得发明专利6项，实用新型46项和外观设计1项。参与GB/T1001.1等多项国家标准制定，主导一项标准实施。公司通过ISO9001:2015 质量管理体系认证、ISO14001:2015 环境管理体系认证证书、ISO45001:2018 职业健康安全管理体系认证证书、等六个体系建设认证。先后荣获“国家高新技术企业”、“AAA级信用等级企业”、“江西省绝缘子行业龙头企业”、江西省“两化融合”示范企业、江西省“专精特新”企业、“江西省企业技术中心”等一系列荣誉。

产品图片

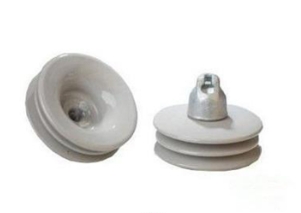

防污型盘形悬式瓷绝缘子

一、产品概述：

　　高压线路耐污盘形悬式瓷绝缘子适用于工业粉尘、化工、盐碱、沿海及多雾地区，供高压架空输配电线路上的绝缘和固定导线用，一般组装成绝缘子串用于不同电压等级、不同污秽地区的电力线路上。
　　耐污型绝缘子按其伞形结构分为双层伞型、钟罩型、草帽型三种。双层伞耐污型绝缘子爬电距离大，伞型开放，裙内外光滑无棱，积灰速率低，风雨自洁性能好；钟罩型耐污悬式绝缘子利用伞内受潮的不同期性及伞下高棱的抑制放电作用，防污性能较好；草帽型耐污悬式绝缘子盘径大，一般将其放在悬垂串的顶端，对防止鸟害及贯穿性结冰有较好的作用。耐污型悬式绝缘子的结构装配可参见普通型悬式绝缘子。

二、主要技术参数表：

产品型号		图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	工频耐受电压 kV		雷电冲击干耐受电压 kV	工频击穿电压 kV	无线电干扰电压		重量 kg
GB/T7253 -2005 新型号	JB9681 -1999 国内通用型号	图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	干	湿	雷电冲击干耐受电压 kV	工频击穿电压 kV	对地试验电压 kV	1MHz 最大无线电干扰电压 μV	重量 kg
U70BP/160D	XWP1-70	1	160	255	400	16B	70	35	80	42	120	120	10	50	5.8
U70BP/146D	XWP2-70	1	146	255	400	16B	70	35	80	42	120	120	10	50	5.7
U70CP/146D	XWP2-70C	2	146	255	400	16C	70	35	80	42	120	120	10	50	6.1
U70CN/146D U70CN/170D	XWP2-70T	3	146/ 170	255	400	16C	70	35	80	42	120	120	10	50	5.9
U70BP/160D U70BP/155D	XWP3-70	1	160/ 155	280	450	16B	70	35	80	42	120	120	10	50	7.1
U70BP/146D	XWP8-70	1	146	280	450	16B	70	35	80	42	120	120	10	50	7.1
U100BP/160D U100BP/155D U100BP/146D	XWP1-100	4	160/ 155/ 146	255	400	16B	100	50	80	42	120	120	10	50	7.1
U100BP/160D U100BP/155D	XWP2-100	4	160/ 155	280	450	16B	100	50	80	45	120	120	10	50	7.7
U100CP/160D	XWP2-100C	2	160	280	450	16C	100	50	80	45	120	120	10	50	7.7
U100BP/146D	XWP3-100	4	146	280	450	16B	100	50	80	45	120	120	10	50	7.7
U120BP/160D U120BP/155D	XWP2-120	4	160/ 155	280	450	16B	120	60	80	45	120	120	10	50	8.3
U120CP/160D	XWP2-120C	2	160	280	450	16C	120	60	80	45	120	120	10	50	8.3
U120BP/146D	XWP3-120	4	146	280	450	16B	120	60	80	45	120	120	10	50	8.3
U160BP/160D U160BP/155D U160BP/160D U160BP/155D	XWP1-160	5	160/ 155	280	400	20	160	80	80	45	130	120	10	50	9.2
U160BP/160D U160BP/155D U160BP/160D U160BP/155D	XWP2-160	5	160/ 155	300	450	20	160	80	80	45	130	120	10	50	10.2
U160BP/170D	XWP6-160	5	170	300	450	20	160	80	80	45	130	120	10	50	10.2
U210BP/170D	XWP-210	6	170	300	450	20/24	210	105	85	45	130	130	10	50	13
U210BP/170D	XWP3-210	6	170	350	525	20/24	210	105	90	50	135	130	10	50	13.5
U240BP/170D	XWP-240	6	170	350	525	24	240	120	90	50	135	130	10	50	14
U300BP/195D	XWP-300	6	195	330	480	24	300	150	85	47	130	130	10	50	15

一、产品概述：

二、主要技术参数表：

产品型号		图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	工频耐受电压 kV		雷电冲击干耐受电压 kV	工频击穿电压 kV	无线电干扰电压		重量 kg
GB/T7253 -2005 新型号	JB9681 -1999 国内通用型号	图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	干	湿	雷电冲击干耐受电压 kV	工频击穿电压 kV	对地试验电压 kV	1MHz 最大无线电干扰电压 μV	重量 kg
U70BP/160D	XWP1-70	1	160	255	400	16B	70	35	80	42	120	120	10	50	5.8
U70BP/146D	XWP2-70	1	146	255	400	16B	70	35	80	42	120	120	10	50	5.7
U70CP/146D	XWP2-70C	2	146	255	400	16C	70	35	80	42	120	120	10	50	6.1
U70CN/146D U70CN/170D	XWP2-70T	3	146/ 170	255	400	16C	70	35	80	42	120	120	10	50	5.9
U70BP/160D U70BP/155D	XWP3-70	1	160/ 155	280	450	16B	70	35	80	42	120	120	10	50	7.1
U70BP/146D	XWP8-70	1	146	280	450	16B	70	35	80	42	120	120	10	50	7.1
U100BP/160D U100BP/155D U100BP/146D	XWP1-100	4	160/ 155/ 146	255	400	16B	100	50	80	42	120	120	10	50	7.1
U100BP/160D U100BP/155D	XWP2-100	4	160/ 155	280	450	16B	100	50	80	45	120	120	10	50	7.7
U100CP/160D	XWP2-100C	2	160	280	450	16C	100	50	80	45	120	120	10	50	7.7
U100BP/146D	XWP3-100	4	146	280	450	16B	100	50	80	45	120	120	10	50	7.7
U120BP/160D U120BP/155D	XWP2-120	4	160/ 155	280	450	16B	120	60	80	45	120	120	10	50	8.3
U120CP/160D	XWP2-120C	2	160	280	450	16C	120	60	80	45	120	120	10	50	8.3
U120BP/146D	XWP3-120	4	146	280	450	16B	120	60	80	45	120	120	10	50	8.3
U160BP/160D U160BP/155D U160BP/160D U160BP/155D	XWP1-160	5	160/ 155	280	400	20	160	80	80	45	130	120	10	50	9.2
U160BP/160D U160BP/155D U160BP/160D U160BP/155D	XWP2-160	5	160/ 155	300	450	20	160	80	80	45	130	120	10	50	10.2
U160BP/170D	XWP6-160	5	170	300	450	20	160	80	80	45	130	120	10	50	10.2
U210BP/170D	XWP-210	6	170	300	450	20/24	210	105	85	45	130	130	10	50	13
U210BP/170D	XWP3-210	6	170	350	525	20/24	210	105	90	50	135	130	10	50	13.5
U240BP/170D	XWP-240	6	170	350	525	24	240	120	90	50	135	130	10	50	14
U300BP/195D	XWP-300	6	195	330	480	24	300	150	85	47	130	130	10	50	15
