产品图片

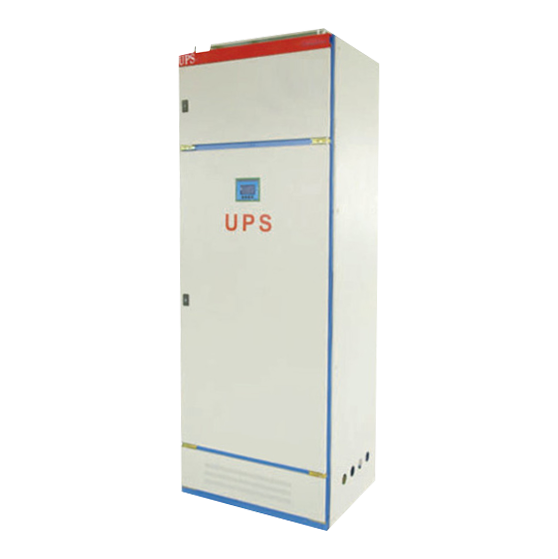

JGS系列工频在线式零切换UPS

使用环境
1．环境温度-10～+40ºC；
2．空气相对湿度应低于85%(在温度为20±5ºC)；
3．海拔高度不超过1000m；
4．运行地质无导电.爆炸尘埃，没有腐蚀性金属和破坏绝缘气体；
5．运行地点有震动和冲击。

环境对设备的影响
1．海拔高度超过1000m时，机器原负载能力将随海拔高度的升高而降低，修正方法按GB3859.2附录B的规定
2．运行的环境温度高于规定极限值时，机器负载能力将降低，修正方法按GB3859.2附录A的规定。
3．不同环境温度与相对湿度时的无露运行的最低温度按GB3859.2附录C的规定。

工作条件
1．主电输入三相五线制（二相三线制）；
2．主电输入电压：160V-260V(相电压)；
3．主电输入频率：50HZ±2.5HZ；
检查铭牌数据
以型号UPS-YH-30KW  电池电压492V，备用时间90分钟为例

型号： UPS-YH-30KW
功率：30KW	电池电压：DC492V
相数：三相（3P-N+PE）	应急时间：90分钟
输入电压：180V-260V（相电压）	应急启动时间：＜0S在线式零切换
输入频率：50 Hz±2.5Hz	电池再充电时间：＜48小时
输出电压：相电压220V（1±5%）〈应急〉，线电压380V（1±5%）〈应急〉	噪音：＜60dB
输出频率：（50±0.5）Hz〈应急〉
超载能力：≤120%正常工作，＞120%10S后自动关机（应急状态下

特点
消防设备应急电源系统是建筑物中发生火情或其它紧急情况下不可缺少的标志灯、照明灯等电源。随着建筑物消防水平提高，尤其是高层建筑物的增加，应急电源有了飞速的发展。我公司消防设备应急电源具有以下特点：
1．周密保护——保护你的负载，在停电时保障正常工作；
2．高可靠度——它采用先进的DSP微机处理器控制，且采用SPWM调制技术，性能优良；
3．操作简单，维护方便；
4．控制面板——LCD指示：主电电压、电池电压、输出电压、输出负载电流、故障显示；
5．输出短路保护、过载、过温保护；
6．声音故障报警，并指示故障类型；
7．电池过放电保护；
8．中文LCD显示和报警系统；
9．可以外接电池延长供电时间。

主要用途
本系列消防设备应急电源可以广泛应用于单、三相及混合型用电的消防设备。使用范围广，负载适应性强。。
见表一

输入	电压		单相220VAC±20%；三相380VAC±20%
	频率		50Hz±10%
输出	电压		正常时：同市电电压　　应急时：220VAC±3%
	频率		正常时：同市电电压　　应急时：50Hz±0.5%
	波形		正弦波（THD≤3%）
	输出支路		3路（可以扩充）
	输出支路类型		持续型、非持续型、消防联动型
	电池形式		密封式免加水
	标称电池电压		DC48V、DC96V、DC192V、DC324 .492V（可按需求定制）
	充电时间		＜48h
转换时间			＜5s（可按需求定制，＜0.25s、＜2.5s、0ms）
应急备用时间			按需求定制
过载能力			120%  60s；150%   0.5s
保护功能			过压、欠压、过流、过载、短路保护
噪音（1m距离）			正常时：无        应急时：＜50dB
工作环境		相对湿度	0-90%
		相对温度	-10℃-40℃



型　号　规　格		EPS-JGSP－30KW
输入	电压	380VAC±20%
	相数	三相四线＋PE
	频率	50Hz±5%
输出	容量	30KW
	电压	三相三线0~380VAC可调
	波形	PWW波
	频率	0~50Hz(变频启动正常运行，频率可调)
	过载能力	≥120%　30S；≥150%　5S
电池		密封式免加水
备用时间		90min（可按需而定）
保护		过载、短路、欠压保护、缺相可运行
显示		LCD、LED
效率		应急供电时间：≥95%　正常时：≥98%
工作环境	噪音（1m距离）	市电无噪音，应急时≤68db
	湿度	10-90%不结露
	温度	－20℃~40;℃
	海拔高度	≤2000m
适应负载		适用于电机负载
尺寸／重量		见表
开门方式和进线方式		前门单开或双开、后门双开底部或底侧进出线
