ZP-TSC 低压动态无功补偿装置
根据负载变化自动跟踪,实时补偿,使系统的功率因数始终保持在最佳点,同时采用模块化系列,可以进行自由组合,组装维护极为方便且可以进行随意的扩展,性价比非常高。适用于无功需求大,负载波动大、电压畸变较低的各类工况。
产品亮点
l 补偿系统所需容性无功功率,提高功率因数
l 增加变压器及输电线利用率,减少设备投资费用
l 减少变压器及输电线路无功损耗
l 提高系统电压,稳定供电质量
l 可选配电抗率为1%-14%的串联电抗器,可限制合闸涌流、抑制或滤除特征次数谐波
l 延长系统设备的使用寿命

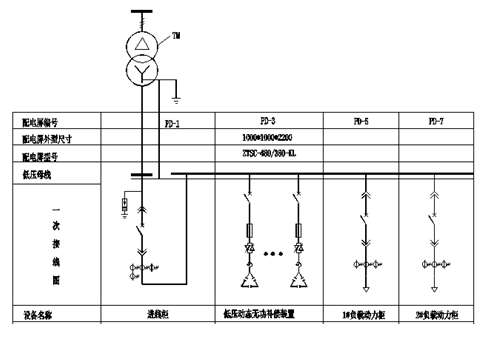

一次原理示意图:
主要性能参数
输入 | |
额定电压(U) | AC380V~AC1140V ±15% |
工作频率(f) | 50Hz/60Hz |
性能指标 | |
响应时间(t) | <5ms(3.7ms~100ms可调) |
投切步长(Qc) | 10~120kvar |
过载能力 | 大于120% |
工作方式 | 连续工作 |
结构形式 | 模块式/柜式 |
接口模块 | |
通信接口 | 以太网、RS485/RS232通讯接口 |
环境条件 | |
环境温度 | -25℃~+45℃ |
相对湿度 | ≤95%,不凝露 |
海拔高度 | 2000m以下(2000m以上按标准规定折算) |
防护等级 | IP20以上 |
