ZP-TBB 高压无功集中补偿装置

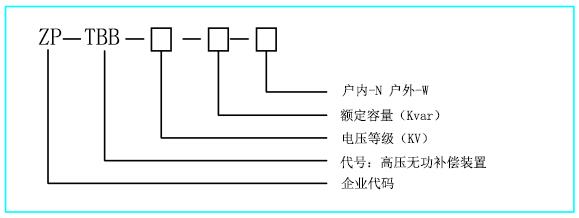

本装置主要用于3～35kV电力系统中，用以补偿系统无功功率,提高功率因数，调整电网电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率，容量可从数百千乏到数万千乏。 n 应用领域 可广泛应用于冶金、矿山、石油、化工、机械、建材、市政、轻工等行业。 n 工作原理 通过并联高压电力电容器向用户负荷提供无功功率，减少用户负荷对系统的无功功率需求，以提高系统功率因数。 n 主要功能 提高系统功率因数 降低线路损耗 调整网络电压 提高电网的传输能力，充分发挥电力设备潜力，提高设备利用率。 n 性能特点 Ø 采用优质高压电力电容器，可靠性高、寿命长、损耗小、运行温升低； Ø 完备的电容器保护功能，电容器外置放电装置，可使设备断电后，5S内将电容器残压降至50V以下；单台电容器短路保护采用高压喷逐式熔断器，电容器组不平衡保护可选用中性点不平衡电流保护、开口三角电压保护、电压差动保护等； Ø 根据用户情况选配电抗率为1%-13%的串联电抗器，以限制合闸涌流、抑制特定次谐波； Ø 配置专用高压开关柜，有过流、速断、过压、低电压等功能，设置单独保护屏，确保设备安全运行。 n 技术参数 Ø 额定电压：3kV、6kV、10kV、35kV Ø 补偿因数：大于0.90（满足用户要求） Ø 工作方式：连续工作 Ø 结 构：柜式、框架式 Ø 环境温度：-20℃~+40℃ Ø 相对湿度：不超过95%，无凝露 Ø 海拔高度：1000m及以下（>1000m采用高原型） 注：供电电源符合国家标准规定，没有较强的谐波分量，若有特殊使用条件，请在订货时申明，以便我公司确定方案。 型号说明
|
