ZP-SVG 静止无功发生器

概述

ZSVG装置能对无功功率、谐波以及三相不平衡进行实时跟踪补偿，从而为电网或用电负荷提供快速动态无功补偿和谐波滤除，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。突破传统的电容、电抗无功补偿理论的一种高新技术产品。SVG与传统的TCR为代表的SVC装置相比，静止无功发生器（SVG）的调节速度更快，运行范围宽，而且在采用多重化、多电平等PWM技术措施后大大减少了补偿电流中载波频率谐波的含量。更重要的是，SVG使用的电抗器和电容元件远比SVC中使用的电抗器和电容元件要小，这将大大缩小装置的体积。静止无功发生器SVG具有如此的优越性，代表了动态无功补偿装置的发展方向。

一、          工作原理

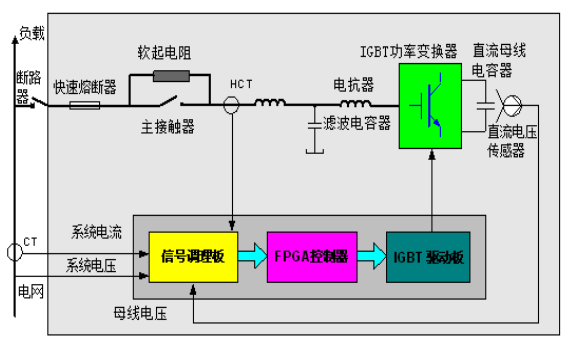

ZSVG的基本原理就是通过实时检测负载电压与电流，经过信号处理后，直接控制桥式逆变电路输出感性或容性无功电流，实现动态无功补偿。

二、          性能特点

u 先进： 采用国际最新控制理论及进口优质器件 ；

u   灵活：从感性到容性的双向动态无缝无功功率调节；

u   高效：可实现PF全程稳定到0.999或电流总谐波畸变率显著降低；

u   快速：动态响应时间可小于10ms ；

u   稳定：改善负荷不平衡，抑制电压波动与闪变，抑制系统振荡；

u   可靠：MIBF≮100000小时；

u   降耗：可达4%~15%，经济效益显著；

u   保护：过压、欠压保护；输出过流、过热保护；控制综合保护等；

u   方便：设计选型简单，安装、操作和维护简单；

u   齐全：ZSVG既可以输出近似正弦波的无功电流，亦可输出设定次数的谐波电流，输出电流根据负载电流变化情况可控适时输出。

三、          技术参数

u   工作电压：AC220～480V   AC690V AC10kV±15%

u   工作频率：50/60Hz

u 输出容量：50---500kvar(具体容量可根据客户需求）

u   调节范围：从感性无功到容性无功连续无缝调节

u   响应时间：<10ms

u   运行效率：≥98％

u   过载能力：额定值110%

u   运行方式：单机/多机并联运行

u   安装方式：室内

u   人机界面：采用最新型7英寸全彩触摸屏显示操作界面，操作简单方便；显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等参数、实时故障记录和时间记录

u   防护等级：IP20

四、          环境条件

环境温度    -10℃～45℃

存贮温度    -40℃～65℃

相对湿度    ≤95%，无凝露

海拔高度    4000米 （2000米以上按照标准规定折算）

五、          应用范围

u   工况：各种无功需求场合，尤其针对无规律快速变化、具冲击性、三相不平衡负荷。如焊机、行吊、提升机、升降台、缆车、中频炉、电弧炉、冷(热)金属压延等负载。

行业：汽车制造、船舶修造、煤炭、石化、冶金(轧钢、冶炼、行吊)、港口码头，机械制造(焊接)、公共设施(升降类)、邮电通讯、军工等
