ZP-FC 无源滤波补偿装置

概述

本装置主要由滤波电容器、滤波电抗器、无感电阻组成LC滤波电路，根据谐波电流的成份、大小及无功需求而设计各滤波支路，采用专业仿真软件计算、设计、校验，使装置设计最优化。装置涵盖35KV以下各电压等级，容量从几十千乏到几万千乏，具有结构简单、设备投资少、运行可靠性高、运行费用低等优点。

应用领域

应用行业：冶金、矿山、石油、化工、机械、轻工、市政等。

适用负载：轧机、电弧炉、精练炉、矿石炉、电解电镀、变频、中频电源等。

工作原理

装置主要由滤波电容器、滤波电抗器、无感电阻构成的多条LC滤波支路组成，就近并联安装在非线性负载所在的电网上。对谐波而言，各滤波支路相当于低阻抗通道，使相应的谐波电流大部分流入该支路，以此达到滤除谐波电流、使公共点电压、电流畸变减小的目的。与此同时，该装置可向系统提供容性无功功率，以提高系统功率因数。装置根据系统谐波电流成分、大小及无功需求设置滤波支路，并由负载变化特性确定分组投切策略，保证滤波和补偿效果的最优化。

主要功能

全可滤除大部分谐波电流, 降低谐波电压畸变，消除谐波危害；

提高系统功率因数, 减少压降，增加网络元件供电裕量；

有效降低系统损耗，有一定的节能效果。

性能特点

专业仿真软件计算、设计、校验，使装置设计最优化

具备防止谐波放大的功能，可避免与系统发生谐振；

结构简单、设备投资少、运行可靠性高、运行费用低；

完善的电容器保护功能，电容器设有完备的安全放电措施，断电后，5S内将电容器残压降至50V以下；

单台电容器短路保护采用高压喷逐式熔断器，电容器组不平衡保护可选用中性点不平衡电流保护、开口三角电压保护、电压差动保护等；

具备完善的保护措施，过流、速断、过压、低电压、低周波等功能，设置单独保护屏，确保设备安全运行。

技术参数

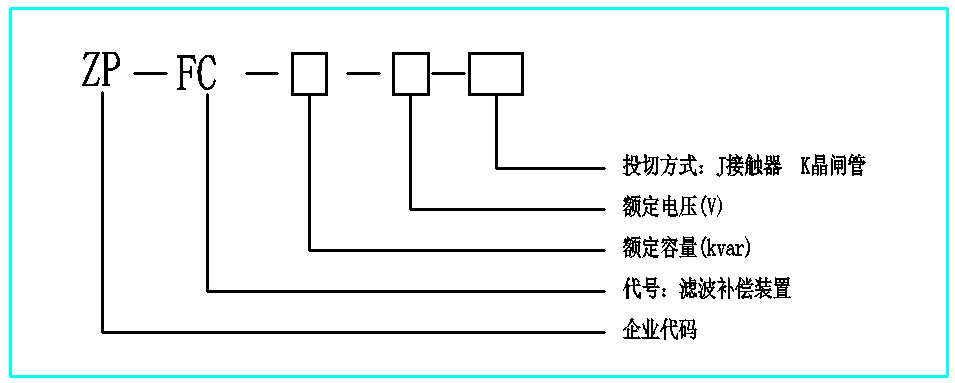

型号说明
