VTGPRO-12型断路器

详情介绍

VTGPRO-12真空断路器系列

总则

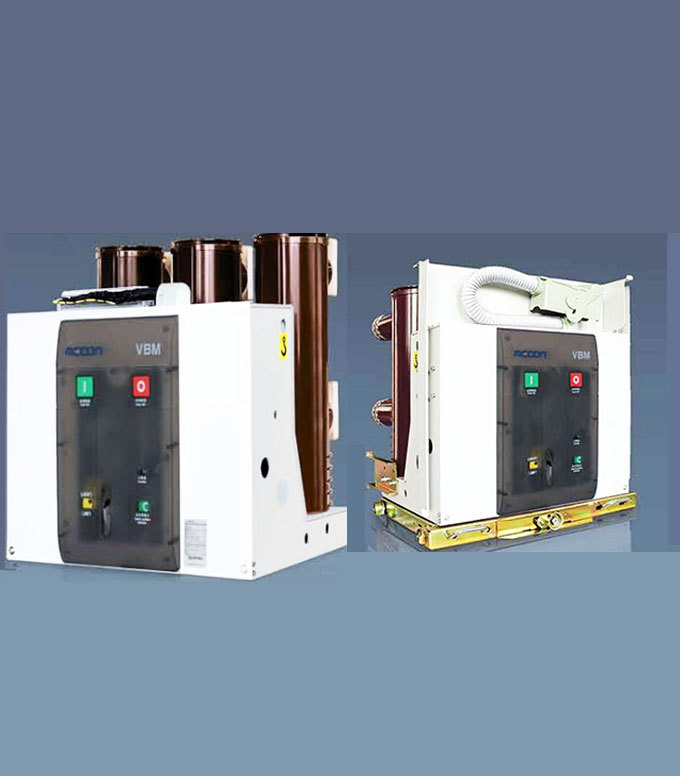

VTGPRO-12型系列户内高压真空断路器为我公司自主研发的具有国内新一代12kv真空断路器。其主要特征是主导电回路安装在全封闭的三相绝缘筒内，操动机构与主导电回路前后布置。操动机构为新型弹簧操动机构，该机构为我公司自主研发，结构简单，动作可靠，已有数万台的生产制造经验，并被国内诸多真空断路器制造厂家采用和借鉴。

标准

VTGPRO-12型系列户内高压真空断路器各项技术参数完全符合GB1984、GB/T11022和中国电力行业标准DL403，同时还满足IEC62271-100、IEC56标准规范以及其他主要工业化国家相关标准的规定。

实验

VTGPRO-12型系列户内高压真空断路器已通过了以下的各种试验，可以确保其在正常使用条件下安全运行。

型式试验：工频耐压、雷电冲击耐压、温升、短时和峰值耐受电流，短路电流开合能力及电缆充电电流开合试验。

出厂试验：机械特性测试，主回路工频耐压实验，辅助和控制回路绝缘性能试验，主回路电阻测试、联锁操作试验、机械和电气操作试验。

应用范围

VTGPRO-12型系列户内高压真空断路器可广泛用于电厂、电网、冶金、石化、城市基础设施建设如机场、楼宇、地铁等项目。

VTGPRO-12型系列户内高压真空断路器在配电系统中，可适用于控制和保护电缆，架空线、变压器、电动机、发电机和电容器组。

运行安全

VTGPRO-12型系列户内高压真空断路器拥有完善的机械和电气联锁装置，同时具有操作可靠性与使用寿命，配合相适应的开关柜可完全的配电功能，确保操作者和设备的安全。
