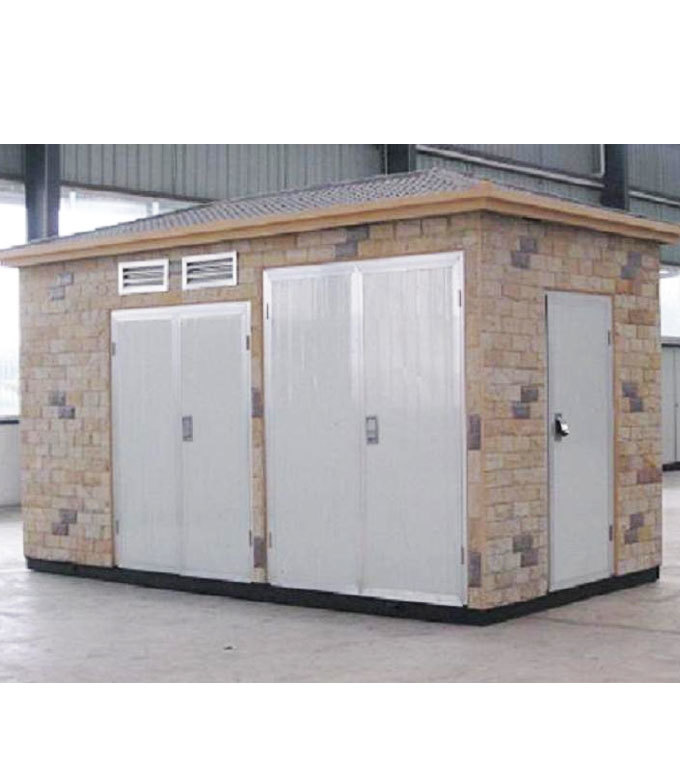

箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

结构

美式箱变

美式箱变的主要特点：

过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。

采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用，即可带电拔插。

采用双熔断器保护，插入式熔断器（BAY—o—net）为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。后备限流保护熔断器（ELSP）保护箱变内部发生的故障，用于保护高压侧。

变压器一般采用高燃点油（FR3）。

高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放在同一油箱内。
