无线测温装置
一 、 产 品 概 述
电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动，触点和母线连接处老化等问题，造成设备过热甚至出现
严重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。无线接点测
温装置将测温度传感器安装到开关柜内的带电接点触电上，并以无线传输方式将温度数据上传至接收端，由接受终端通过液晶显示，并
通过 RS485 总线将温度数据上传至客户端后台软件。当检测到接点温度异常时，系统可自动远程报警，以便及时消除事故隐患。

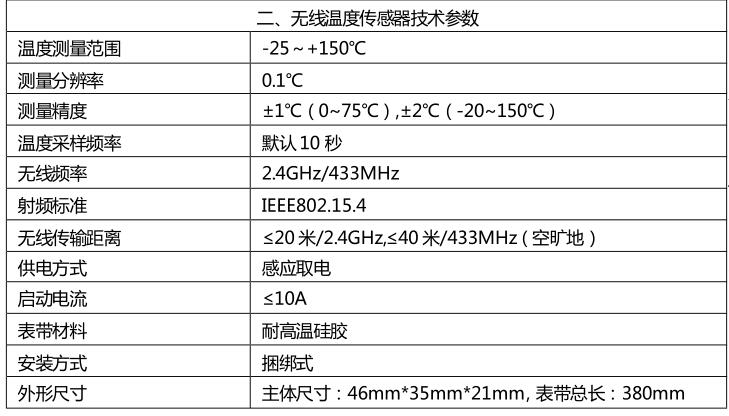

二、技 术 指 标
三 、 主 要 功 能
1、 多路开关接点在线温度实时数据显示；
2、 报警温度▲▼限设定数据显示；
3、 事件记录功能：记录近十次超温报警数据，所有数据均带有
时标记录；
4、 当前日期、时间设定功能；
5、 通讯地址和波特率设定功能；
6、 系统可自动远程超温报警；
7、 设备自检功能和自动回复功能，当本设备在运行过程中由于
外在的干扰和恶劣环境时，能自动启动备份程序而自动恢复正常功
能；
8、 通过 RS485 总线将温度数据上传至客户端后

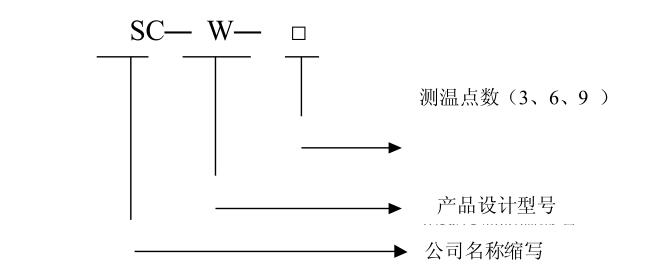

四 、 无 线 接 点 测 温 装 置 型 号 及 意义
五 、 无 线 接 点 测 温 装 置 安 装

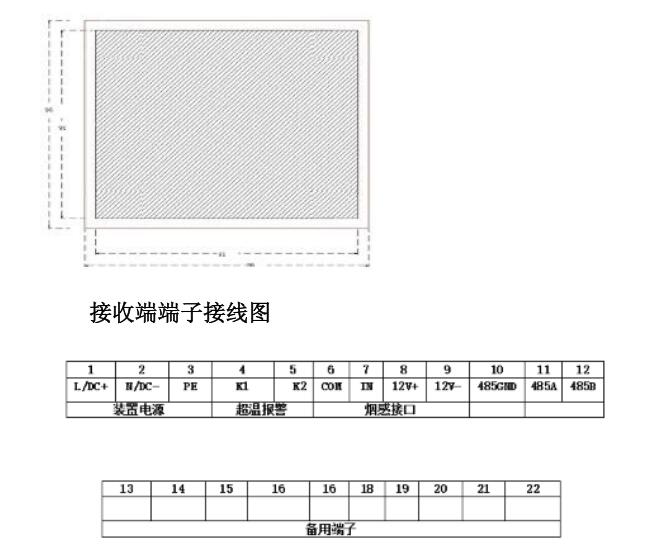

1 1 ） 无 线 测 温 接 受 端 安 装 说 明
安 装 尺 寸 图
（开孔尺寸 91*91MM）
2 ） 无 线 测 温 发 射 端 安 装 说 明
触 点 测 温 单 元 结 构
无线测温在线检测装置由无线测温接收端、测温发射模块、测温采集接收模块（已组装接受端内）及外置天线。

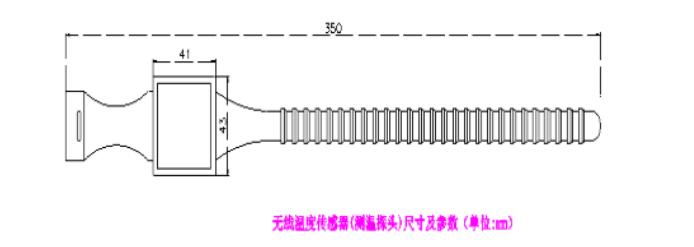

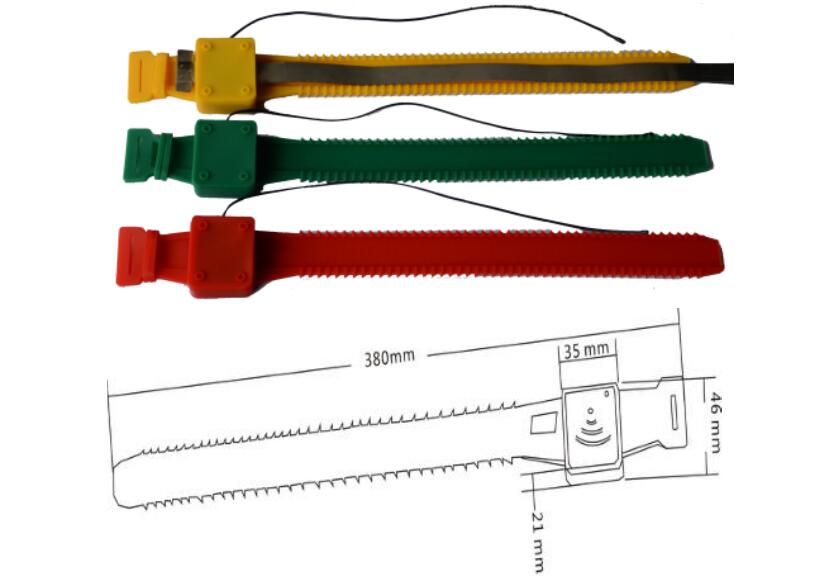

感 应 取 电 温 度 传 感 器 尺 寸 及 参 数
安装尺寸图：（单位：mm）
特点及参数
a.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。
b.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。
c.内模块发射距离为 20～30 米。
d.测温范围-25℃～150℃。
电 池 供 电 温 度 传 感 器 尺 寸 及 参数
备 注 ： 此 款 无 线 测 温 模 块 可 以 选 择 电 池 供 电 测 温 探 头 、 感 应 取 电 测 温 探 头 订 货 时 需 说 明
3 ） 安 装
测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。
a.把表带状的测温模块放在被测物体上。
b.把表带状的测温模块的一端穿过另一端。
c.直到表带状的测温模块紧紧地套在被测物体上。
d.把延长部分的表带剪掉。
e.安装时柜体要停电。
4 4) ) 无 线 测 温 示 意 图
a、3 路无线测温发射模块：颜色为（黄、绿、红），标号为（A1、B1、C1）。备注：其他点数于此一致
六 、 显 示 与 设 置 说 明
按键说明：
▲：根据液晶屏所显示的菜单项标号向上选择相应的功能；所要调整的参数值加 1。
▼：根据液晶屏所显示的菜单项标号向下选择相应的功能；所要调整的参数值减 1。
确认：根据液晶屏所显示的菜单项标号选择相应的功能。
返回：确认更改设置；返回上一级菜单。

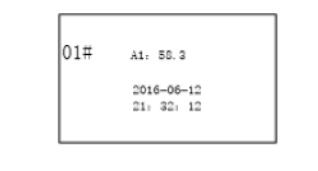

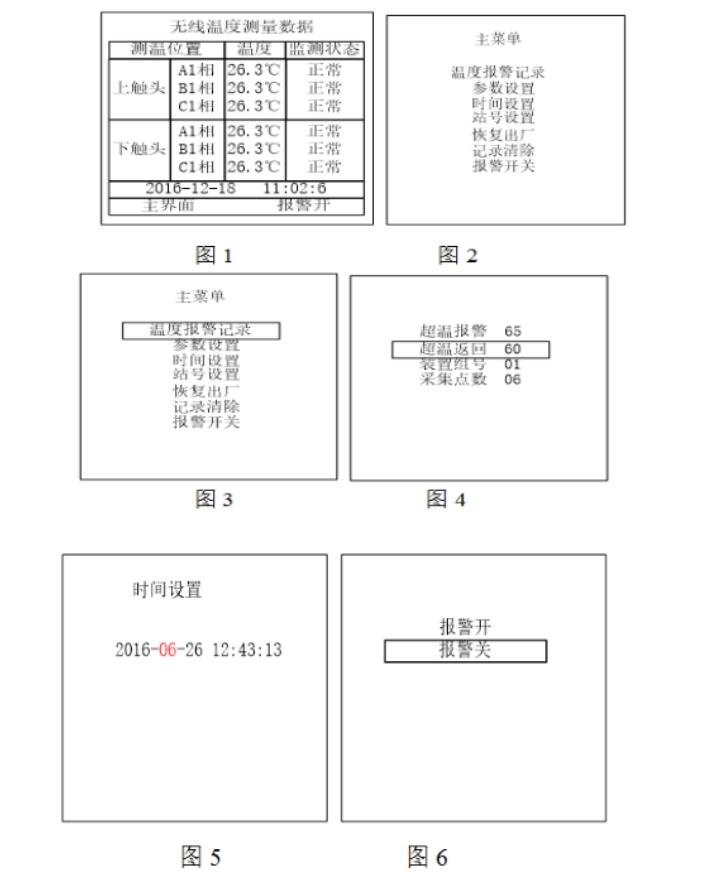

装置显示数据如图 1 显示，当超温时监测状态会用红色字体显示超温，蜂鸣器、开出发出报警。此时按确认键 退出报警界面。主界
面按“↙”进入主菜单
2 ） 主 菜 单
主界面按“↙”进入主菜单，通过“▲”“▼”键移动菜单，并按“↙”键进入对应的菜单，通过“ESC”返回显示界面如图 2 所示。
3 3 ） 温 度 报 警 记 录
在主菜单中进入“温度报警记录”界面，当有故障记录时，会显示对应发生超温时的时间和温度，通过“▲”“▼”按键来翻页，按“ESC”
返回主菜单。
3 ） 参 数 设 置
在参数设置界面中通过“▲”“▼”按键选择要修改的参数项，按“▲”“▼”修改参数。，并按“↙”键保存设置数据。如图 4
所示。选中参数项高亮显示。
4 4 ） 时 间 设 置
如需更改装置日期时间，在主菜单界面▲选择“时间设置”功能，进入如下图的设置界面。首******行年份设置，按▲▼键加减。
如图 5 所示。
5 5 ） 站 号 设置
装置出厂默认站号为 01。如需更改，在主菜单界面选择进入，按装置面板▲的按▲▼键加减，进入如下图的设置界面。每按一次▲
键，站号加 1，每按一次▼键，站号减 1，设置完毕后按“↙”键保存并返回主菜单。 注 意 ： 在 通 信 过 程 中 请 勿 更 改 站 号 。

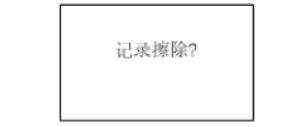

7 7 ） 记 录 擦 除
记录擦除：选择菜单项，按“↙”键擦除，按 ESC 键返回。如下图：
8 ） 恢 复 出 厂
选择菜单项，按按“↙”键恢复出厂默认值，ESC 键返回。如下图：
七 、4 48 85 5 通 信 模 块 发 送 规 约
本设备采用 RS-485 总线, 波特率可选择 1200bps、2400bps、4800bps、9600bps 任意一种，1 位起始位，8 位数据位，无校验位，1 位
停止位，共 10 位。
注：出厂时站址和通讯波特率已设好了，站址为 01。
CRC 校验权值为 CRC-16=X16+X15+X5+1

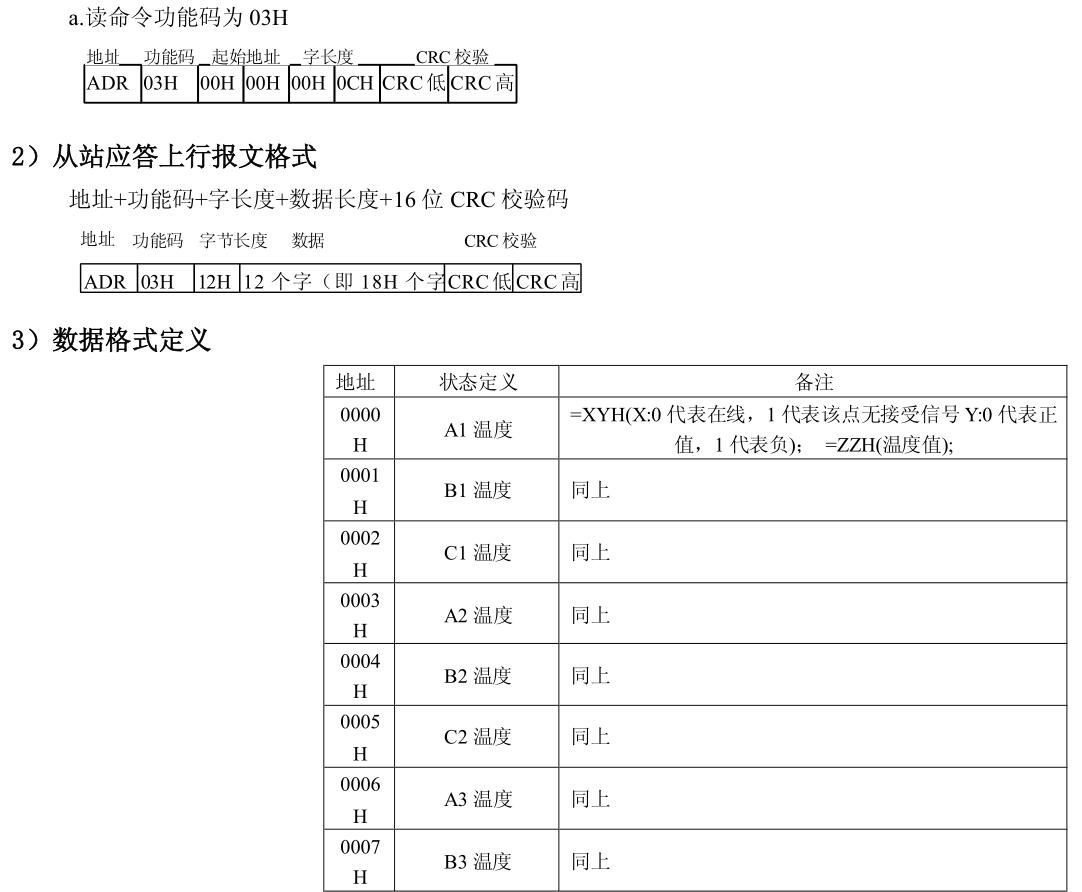

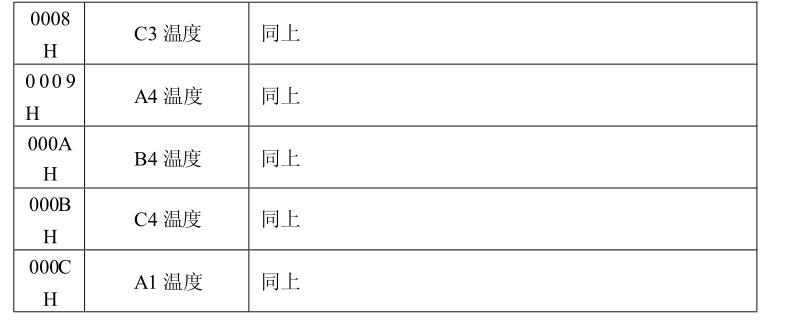

1 1 ） 主 站 询 问 下 行 报 文 格 式
地址+功能码+起始地址+字长度+16 位 CRC 校验码
例：若设备地址为 1
读取状态数据：
主站发送：01 03 00 00 00 0C 45 CF ，其中 45 CF 为 CRC 校验码
设备回应：01 03 18 00 12 00 14 01 05 10 11 00 14 00 15 00 13 00 14 00 10 00 10 00 10 00
10 94 0C ，其中 94 0C 为 CRC 校验码。
此时，A1 测温正常，为 18 摄氏度；B1 测温正常，为 20 摄氏度；C1 测温正常，为零下 5 摄氏度； A2 测温异常，该带接受不到数据
；B2 测温正常，为 20 摄氏度；C2 测温正常，为 21 摄氏度；A3 测温正常，为 19 摄氏度；B3 测温正常，为 20 摄氏度；C3 测温正常，为
16 摄氏度；A4 测温正常，为 16 摄氏度；B4 测温正常，为 16 摄氏度；C4 测温正常，为 16 摄氏度。
八 、 运 输 与 贮 存
FT6000 无线接点测温装置运输和拆封不应受到剧烈冲击，应根据 GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。
保存 FT6000 无线接点测温装置应在原包装内，保存的地方环境温度为 0℃～＋40℃，相对湿度不超过 85％，空气中无腐蚀性气体。
FT6000 无线接点测温装置在仓库里保存，应放在台架上，叠放高度不超过 5 箱，拆箱后，单只包装的 FT6000 无线接点测温装置叠放高
度不超过 3 只。
九 、 订 货 须 知
订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品。
