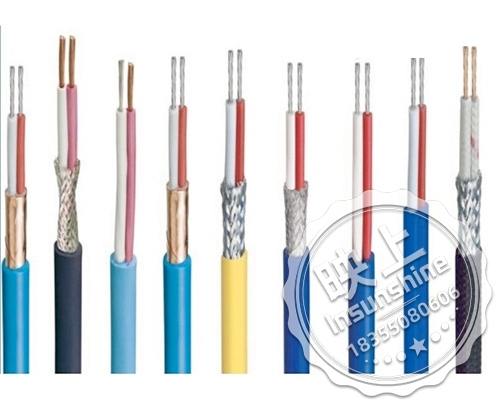

产品图片
热电偶用补偿导线及补偿电缆
产品介绍
一：产品特点及用途
一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性;耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
二：产品执行标准
GB/T4989-94(等效采用IEC584-3标准)
三：使用特性
1. 导体最高工作温度：耐热级：聚全氟乙丙烯(F46)200℃，可溶性聚四氟乙烯260℃，硅橡胶180℃
普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃，低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2. 低环境温度： 聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
3. 电缆允许弯曲半径： 非铠装电缆最小为外径的6倍
铜带屏蔽或钢带铠装点缆最小为电缆外径的12倍
氟塑料绝缘和护套最小为电缆外径的10倍
四：基本型号及名称
1：热电偶用补偿导线
KX-GA-VV | 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-GA-VVR | 聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-GA-VVP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-VVRP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FF | 氟塑料绝缘和护套精密级K分度号热电偶补偿导线 |
KX-HA-FFR | 氟塑料绝缘和护套精密级K分度号热电偶补偿软导线 |
KX-HA-FFP | 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FFRP | 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FG | 氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线 |
KX-HA-FGR | 氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线 |
KX-HA-FGP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FGRP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-HA-FV | 氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-HA-FVR | 氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-HA-FVP | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-HA-FVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-GA-YJV | 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线 |
KX-GA-YJVR | 交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线 |
KX-GA-YJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA-YJVRP | 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
KX-GA-YDYD | 低烟无卤绝缘和护套精密级K分度号热电偶补偿导线 |
KX-GA- YDYD R | 低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线 |
KX-GA- YDYD P | 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线 |
KX-GA- YDYD RP | 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线 |
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可， 阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料， P1屏蔽可采用镀锡铜丝屏蔽。 | |
2：本安型热电偶用补偿导线
IA-KX-GA-YVP | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-GA-YVRP | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FFP | 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-HA-FFRP | 氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FGP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线 |
IA-KX-HA-FGRP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线 |
注：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号第一项即可， 阻燃型在型号前加ZR，ZR192为进口PFA材料， P1屏蔽可采用镀锡铜丝屏蔽。 | |
3：补偿电缆
KX-GA-VVP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-VVRP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-VPVP | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-VPVRP | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-YJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-YJVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-YJPVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GAYJPVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FFP | 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FFRP | 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPFRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FVP | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FVRP | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FGP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FGRP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P1、P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃ | |
4：本安型补偿电缆
IA-KX-GA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-GA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPFRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆 |
注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P1、P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃ | |
五：代号名称和含义
项目 | 代号 | 说明 | ||
阻燃特性 | ZR | 分ZA（A类阻燃）、ZB（B类阻燃）、ZC（C类阻燃）、ZR级（阻燃） | ||
系列代号 | IA | 无(本安型) | ||
绝缘材料 | Y | 聚乙烯 | ||
YJ | 交联聚乙烯 | |||
YD | 低烟无卤阻燃聚烯烃 | |||
F | 聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) | |||
护套材料 | YD | 低烟无卤阻燃聚烯烃 | ||
V | 聚氯乙烯 | |||
F | 聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) | |||
G | 硅橡胶 | |||
屏蔽材料 A | P | 铜丝编织屏蔽 | ||
| P1 | 镀锡编织屏蔽 | |||
P2 | 铜带绕包屏蔽 | |||
P3 | 铝塑复合带绕包屏蔽 | |||
导体结构 | 单股导体 | |||
B | 7股绞合导体 | |||
R | 多股绞合导体 |
