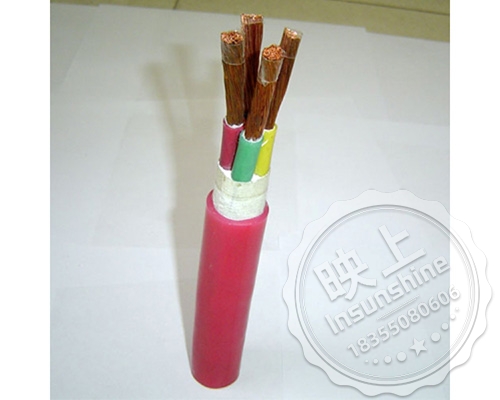

氟塑料耐高温电力电缆







  一:产品特点及用途

  本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线,具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性,高温环境电气性能稳定,载流量大,使用寿命长,广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。

  二:产品执行标准

  Q/GS09-2015

  阻燃耐火特性试验执行GB12666-90标准

  三:使用特性

  1. 交流额定电压:U0/U 0.6/1KV

  2. 最高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃

  可溶性聚四氟乙烯(PFA)绝缘不超过260℃

  3. 最低环境温度:氟塑料绝缘和护套

  固定敷设-40℃,非固定敷设-15℃

  4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

  5. 电缆允许弯曲半径:单芯电缆最小为电缆外径的15倍

  多芯电缆最小为电缆外径的10倍

  四:基本型号及名称

  表1

型号

产品名称

正常使用温度℃

FF46

氟塑料绝缘和护套电力电缆

-60-200

FF46-22

氟塑料绝缘和护套钢带铠装电力电缆

-60-200

FF46P

氟塑料绝缘和护套铜编织屏蔽电力电缆

-60-200

ZR-F46(FV)

氟塑料绝缘阻燃聚氯乙烯护套电力电缆

-40-105

ZR-F46-22(FV22)

氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆

-40-105

ZR192-FF46

PFA绝缘和护套电力电缆(进口原料)

-60-260

ZR192-FF46P

PFA绝缘和护套铜编织屏蔽电力电缆(进口原料)

-60-260

ZR192-FF46-22

PFA绝缘和护套钢带铠装电力电缆(进口原料)

-60-260

YGC-F46(FG)

氟塑料绝缘硅橡胶护套电力电缆

-60-180

YGC-F46-22(FG22)

氟塑料绝缘钢带铠装硅橡胶护套电力电缆

-60-180

YVF-F46

氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆

-60-105

YVF-F46-22

氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆

-60-105

  备注:软结构电缆在原型号中加R,导体线芯中铜丝可以采用镀锡。

  五:代号名称和含义

  表2

代号

代号含义

系列代号

F(F46)

聚全氟乙丙烯(F46)

YVF

丁腈胶

G

硅橡胶

192

进口PFA绝缘和护套

ZR(V)

阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种)

22

钢带铠装

32

细钢丝铠装、42粗钢丝铠装

P

铜编织屏蔽、P2铜带屏蔽

R

多股绞合导体

  六:主要技术指标

  1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。

  2.20℃时绝缘电阻不小于500MΩ/KM,180℃时绝缘电阻不小于10MΩ/KM

  3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
