XGN15-12型、 XGN2-12箱型固定式交流金属封闭开关柜架

联系人：张敏华
联系电话：0551-6565****
企业地址安徽省-合肥市
详细地址安徽省合肥市蜀山区小庙工业聚集区黄嘉路18号车间2
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
安徽天工电气有限公司，座落于合肥市蜀山经济开发区（新区），原小庙工业区皇家路18号【天工产业园】。我司生产经营手续完备，后勤支持完善，无线网络全覆盖。天工产业园大门宽23米，主道路宽16米，辅道宽8米，集装箱及大平板车进出车间内装卸货物十分方便。厂区大门距长江西路500米，距望江西路200米，距新桥机场和长江西路高速口仅5-10分钟车程，道路通畅、交通便捷。 　　公司主要生产各类高、中、低压成套开关设备。自创办以来，在广大用户鼎力支持下迅速发展。目前拥有多条先进的机械设备生产线和一支中高级人才组成的经验丰富、技术力量雄厚的科研、管理团队，整体提升了企业的创新能力、工艺水平和产品质量，更好地为广大客户服务。 　　多年来公司为多家大型企、事业单位及大型房产楼宇提供了性能良好的高、低压电器成套设备，企业倡导诚信经营的理念，视产品质量为生命。公司生产的高、低压成套电器产品均通过国家强制性认证（CCC认证）证书。 　　公司严格按照ISO9001质量体系指标的要求，建立了健全完善的质量管控体系，通过了质量体系认证。

产品图片

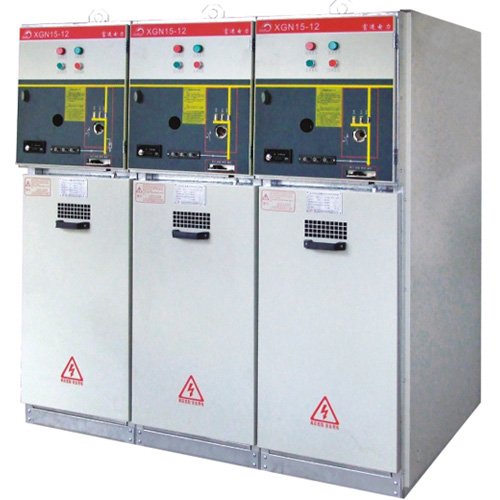

XGN15-12型固定式户内交流金属封闭开关设备柜架

　　XGN15-12型固定式户内交流金属封闭开关设备（简称六氟化硫环网柜）是新一代以SF6六氟化硫负荷开关作为主开关的环网柜，该柜采用空气绝缘，结构紧凑简单，操作灵活，安装方便，具有多重连锁。配上电动机构、PT、CT、UPS、FTU等可用于配电网络自动化系统中。加上现代传感技术和*新保护继电器，以及先进的技术性能和轻便灵活的组装方案全可以满足市场不断的变化。XGN15-12Ⅰ型SF6环网柜的主开关采用源厂施耐德SC6负荷开关或采用我公司自主生产的FLN36型负荷开关，也可以根据用户需要配装断路器开关（VD4、VS1系列）

　　二、 产品特点1可扩展式SF6环网柜组合的随意性优于SF6充气环网单元，体积小，安全可行；2应用SF6气体作绝缘和灭弧介质，灭弧能力强，开断性能好，过电压小，电气寿命长，灭弧室免维护；3柜体结构采用敷铝锌板经多重折弯成形，采用插接式拼装，坚固牢靠；4结构紧凑简单、外形美观、布局合理，加上现代传感技术和*新保护继电器，以及先进的技术性能和轻便的组装方案更加适应市场的变化；5柜壳密度高，防止设备受杂物和动物入侵，防护等级IP3X；6安装方便，操作灵活，具有多重可行的机械连锁和防止误操作功能；7配上电动机构、PT、CT、UPS、FTU等可用于配电自动化；

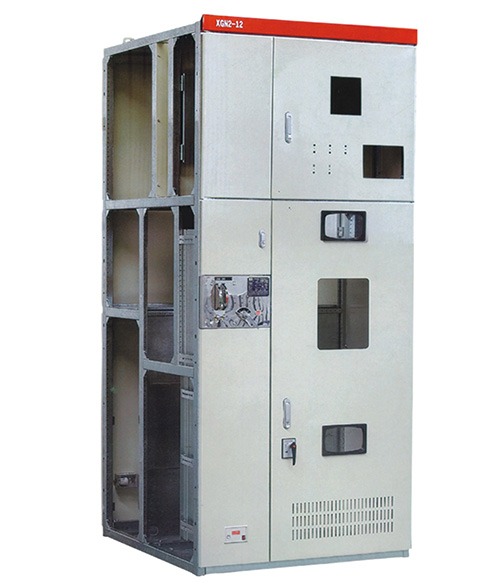

XGN2-12箱型固定式交流金属封闭开关柜架

　　XGN2-12箱型固定式交流金属封闭开关设备（简称开关柜），用于额定电压为3.6～12kV、三相交流50Hz，额定电路630～3150A的电力，系统中作为接受与分配电能之用，特别适用于频繁操作的场合，其母线系统为单母线、可派生处单母线带旁路和双母线系统。
　　本开柜符合国家标准GB3906《3-35kV交流金属封闭开关设备》及国际标准IEC298的要求，并且具有完善的防误操作功能。
　　本开关柜的主开关采用ZN28A-12系列、ZN28-12系列和ZN□-12（VH1）等真空断路器，隔离开关采用GN30-12旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。


    XGN15-12型固定式户内交流金属封闭开关设备柜架

    　　XGN15-12型固定式户内交流金属封闭开关设备（简称六氟化硫环网柜）是新一代以SF6六氟化硫负荷开关作为主开关的环网柜，该柜采用空气绝缘，结构紧凑简单，操作灵活，安装方便，具有多重连锁。配上电动机构、PT、CT、UPS、FTU等可用于配电网络自动化系统中。加上现代传感技术和*新保护继电器，以及先进的技术性能和轻便灵活的组装方案全可以满足市场不断的变化。XGN15-12Ⅰ型SF6环网柜的主开关采用源厂施耐德SC6负荷开关或采用我公司自主生产的FLN36型负荷开关，也可以根据用户需要配装断路器开关（VD4、VS1系列）

    　　二、 产品特点1可扩展式SF6环网柜组合的随意性优于SF6充气环网单元，体积小，安全可行；2应用SF6气体作绝缘和灭弧介质，灭弧能力强，开断性能好，过电压小，电气寿命长，灭弧室免维护；3柜体结构采用敷铝锌板经多重折弯成形，采用插接式拼装，坚固牢靠；4结构紧凑简单、外形美观、布局合理，加上现代传感技术和*新保护继电器，以及先进的技术性能和轻便的组装方案更加适应市场的变化；5柜壳密度高，防止设备受杂物和动物入侵，防护等级IP3X；6安装方便，操作灵活，具有多重可行的机械连锁和防止误操作功能；7配上电动机构、PT、CT、UPS、FTU等可用于配电自动化；

    XGN2-12箱型固定式交流金属封闭开关柜架

    　　XGN2-12箱型固定式交流金属封闭开关设备（简称开关柜），用于额定电压为3.6～12kV、三相交流50Hz，额定电路630～3150A的电力，系统中作为接受与分配电能之用，特别适用于频繁操作的场合，其母线系统为单母线、可派生处单母线带旁路和双母线系统。
    　　本开柜符合国家标准GB3906《3-35kV交流金属封闭开关设备》及国际标准IEC298的要求，并且具有完善的防误操作功能。
    　　本开关柜的主开关采用ZN28A-12系列、ZN28-12系列和ZN□-12（VH1）等真空断路器，隔离开关采用GN30-12旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。
