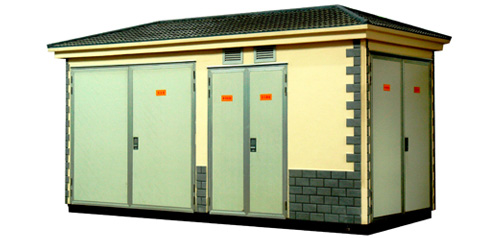

欧式箱变
欧式箱变中的电器设备元件，均选用定型产品，元器件的技术性能均满足相应的标准要求。为了可行实现五防要求，各电器元件之间采用了机械联锁，各电器元件都安装在有足够强度和刚度的结构上，以便于导线的连接。操作采用电动方式，不需另配电源，由 TV 引出即可。
另外欧式箱变还都具有电能检测、显示、计量的功能，并能实现相应的保护功能，还设有专用的接地导件，并有明显的接地标志。此外为适应户外工作环境，欧式箱变的壳顶一般都采用隔层结构，内装有隔热材料，箱体底部和各室之间都有冷却进出风口，采用自然风冷和自动控制的强迫风冷等多种形式，以保持电气设备的正常散热，具有防雨、防尘、防止小动物进入等措施。
目前，国内生产的欧式箱变的电压等级：高压侧为 3 ～ 35kV 、低压侧为 0.4 ～ 10kV 。变压器的容量：当额定电压比为 35/10 、 6 、 0.4 kV 时可从几百千伏安～上万千伏安、当额定电压比为 10 、 6/0.4 kV 时可从几十千伏安～几千千伏安。
美式箱变

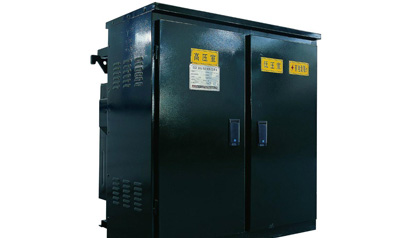

美式箱变
中国的箱变*初是从欧式箱变发展而来的，其体积往往比较庞大。随着中国对外经济的开放，市场经济的大力发展，大约在90 年代，美国COOPER公司率先在中国市场打入了美式箱变，并以其拥有的特点在中国市场获得了迅速的发展。中国从南到北，从东到西，几乎到处都可以看到这种美式箱变的身影，而且大都是国内厂家仿造的产品，其质量可以说参差不齐。通过这些年的应用和实践，有必要对美式箱变结合中国国情进行认真分析，给予正确定位，以此来推动中国箱变的技术和市场发展。
美式箱变的主要特点：
过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。
采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用，即可带电拔插。
采用双熔断器保护，插入式熔断器（BAY—o—net）为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。后备限流保护熔断器（ELSP）保护箱变内部发生的故障，用于保护高压侧。
变压器一般采用高燃点油（FR3）。
高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放在同一油箱内。
美式箱变外壳的防腐和防护：
据美国COOPER 公司的美式箱变资料介绍，其箱体采用防腐设计和特殊喷漆处理，可适用于各种恶劣环境，如多暴风雨和高污染地区。其箱体在喷漆前经过八道预处理工序，然后进行七道喷漆和烘烤工序才算完成，可见其对防腐的慎重态度。而目前国内生产的美式箱变壳体几乎没有进行特殊处理，基本上是采用酸洗后，静电喷涂处理，甚至有的企业连酸洗处理都不进行，更有甚者，在外表面上只进行喷漆处理，可想而知，其外壳的防腐能力如何。即便是静电喷涂处理，由于底表面进行处理时往往会出现一些死角，而静电喷涂在这些没有处理好的部位上很难喷涂上粉末，所以必留下锈蚀的隐患。由于箱变要长年累月的在风吹、雨淋、日晒的户外环境中工作，如果表面处理不好，锈蚀将是十分严重的。这一问题是十分重要的，也是国内几十年来一直十分关注、重视、研究的课题，所以有许多厂家采用一些其它技术来解决这— 问题。
箱式变电站
关于防护问题，美式箱变的变压器油箱和散热片部分裸露在外边，其目的就是为了改善散热条件。但是，由于其直接暴露在阳光下，在阳光的热辐射下，会不会影响温升，还没有详细介绍。此外，裸露在外的部分很容易受到外力的碰撞、敲击而遭到损坏。如果一旦损坏，变压器油就会大量流失，后果不堪设想，所以一些国内厂家在散热片部位又包上一层钢板，以求得增加防护能力。
美式箱变的高压负荷开关：
美式箱变的负荷开关是放入到变压器油箱内。油浸式三相联动开关可分为二位置（终端式）、四位置（环网式）两种，由于此负荷开关是放在变压器油箱中，其关合位置只能根据外部操作面板的指示来判断，而且其操作要通过专用的绝缘操作杆来进行，所以其操作较比复杂。从这一点来看，其操作很不方便。此外，由于看不见负荷开关的开断触头（即明显断开点），所以在开断后，给人们一种不放心的感觉。此外，其负荷开关一旦发生故障，更换、维修都将是十分困难。负荷开关一般采用真空断路器。
关于美式箱变的维护
美式箱变安装使用后，基本上无须维护，但国内所生产的产品由于多种原因，箱变的维护工作却是不可缺少的。
由于外壳的表面处理技术问题，应加强检查其锈蚀情况；
美式箱变在油箱中填充的油一般为FR3绝缘油，其燃点可达312℃，并且具有优良的电热特性、绝缘强度高、润滑性好、熄弧能力强、健康无害、可以进行生物分解，因此*大程度地减少了对环境和健康的危害。FR3绝缘油不象传统矿物油那样会形成沉淀物，而国内生产的美式箱变绝大部分填充的都是25#普通矿物油。此外，一般情况下美式箱变的油箱上部都充有惰性气体，以防止空气中的水份交换到油中去。而国产的美式箱变可能还没有企业进行此项工作，时间一长，油的性能就要降低，加之其密封性能达不到7个Psig的要求，所以必须定期换油。
美式箱变无油温保护，只有一个温度计来显示油温，当油温太高时，依靠插入式熔断器来进行保护，还有一个压力释放阀，用来释放油箱内太大的压力。因此，应该经常检查在此两种情况下熔断器是否正常运行，及外壳是否发生渗漏油现象。
由于美式箱变的油箱裸露在外部，因此应经常进行巡视，以防止在外力碰撞下受到损害而发生渗漏油。
欧式箱变
欧式箱变中的电器设备元件，均选用定型产品，元器件的技术性能均满足相应的标准要求。为了可行实现五防要求，各电器元件之间采用了机械联锁，各电器元件都安装在有足够强度和刚度的结构上，以便于导线的连接。操作采用电动方式，不需另配电源，由 TV 引出即可。
另外欧式箱变还都具有电能检测、显示、计量的功能，并能实现相应的保护功能，还设有专用的接地导件，并有明显的接地标志。此外为适应户外工作环境，欧式箱变的壳顶一般都采用隔层结构，内装有隔热材料，箱体底部和各室之间都有冷却进出风口，采用自然风冷和自动控制的强迫风冷等多种形式，以保持电气设备的正常散热，具有防雨、防尘、防止小动物进入等措施。
目前，国内生产的欧式箱变的电压等级：高压侧为 3 ～ 35kV 、低压侧为 0.4 ～ 10kV 。变压器的容量：当额定电压比为 35/10 、 6 、 0.4 kV 时可从几百千伏安～上万千伏安、当额定电压比为 10 、 6/0.4 kV 时可从几十千伏安～几千千伏安。
美式箱变
美式箱变
中国的箱变*初是从欧式箱变发展而来的，其体积往往比较庞大。随着中国对外经济的开放，市场经济的大力发展，大约在90 年代，美国COOPER公司率先在中国市场打入了美式箱变，并以其拥有的特点在中国市场获得了迅速的发展。中国从南到北，从东到西，几乎到处都可以看到这种美式箱变的身影，而且大都是国内厂家仿造的产品，其质量可以说参差不齐。通过这些年的应用和实践，有必要对美式箱变结合中国国情进行认真分析，给予正确定位，以此来推动中国箱变的技术和市场发展。
美式箱变的主要特点：
过载能力强，允许过载2倍2个小时，过载1.6倍7个小时而不影响箱变寿命。
采用肘式插接头，可以十分方便高压进线电缆的连接，并可在紧急情况下作为负荷开关使用，即可带电拔插。
采用双熔断器保护，插入式熔断器（BAY—o—net）为双敏熔丝（温度、电流）保护箱变二次侧发生的短路故障。后备限流保护熔断器（ELSP）保护箱变内部发生的故障，用于保护高压侧。
变压器一般采用高燃点油（FR3）。
高压负荷开关保护用熔断器等全部元件都与变压器铁芯、绕组放在同一油箱内。
美式箱变外壳的防腐和防护：
据美国COOPER 公司的美式箱变资料介绍，其箱体采用防腐设计和特殊喷漆处理，可适用于各种恶劣环境，如多暴风雨和高污染地区。其箱体在喷漆前经过八道预处理工序，然后进行七道喷漆和烘烤工序才算完成，可见其对防腐的慎重态度。而目前国内生产的美式箱变壳体几乎没有进行特殊处理，基本上是采用酸洗后，静电喷涂处理，甚至有的企业连酸洗处理都不进行，更有甚者，在外表面上只进行喷漆处理，可想而知，其外壳的防腐能力如何。即便是静电喷涂处理，由于底表面进行处理时往往会出现一些死角，而静电喷涂在这些没有处理好的部位上很难喷涂上粉末，所以必留下锈蚀的隐患。由于箱变要长年累月的在风吹、雨淋、日晒的户外环境中工作，如果表面处理不好，锈蚀将是十分严重的。这一问题是十分重要的，也是国内几十年来一直十分关注、重视、研究的课题，所以有许多厂家采用一些其它技术来解决这— 问题。
箱式变电站
关于防护问题，美式箱变的变压器油箱和散热片部分裸露在外边，其目的就是为了改善散热条件。但是，由于其直接暴露在阳光下，在阳光的热辐射下，会不会影响温升，还没有详细介绍。此外，裸露在外的部分很容易受到外力的碰撞、敲击而遭到损坏。如果一旦损坏，变压器油就会大量流失，后果不堪设想，所以一些国内厂家在散热片部位又包上一层钢板，以求得增加防护能力。
美式箱变的高压负荷开关：
美式箱变的负荷开关是放入到变压器油箱内。油浸式三相联动开关可分为二位置（终端式）、四位置（环网式）两种，由于此负荷开关是放在变压器油箱中，其关合位置只能根据外部操作面板的指示来判断，而且其操作要通过专用的绝缘操作杆来进行，所以其操作较比复杂。从这一点来看，其操作很不方便。此外，由于看不见负荷开关的开断触头（即明显断开点），所以在开断后，给人们一种不放心的感觉。此外，其负荷开关一旦发生故障，更换、维修都将是十分困难。负荷开关一般采用真空断路器。
关于美式箱变的维护
美式箱变安装使用后，基本上无须维护，但国内所生产的产品由于多种原因，箱变的维护工作却是不可缺少的。
由于外壳的表面处理技术问题，应加强检查其锈蚀情况；
美式箱变在油箱中填充的油一般为FR3绝缘油，其燃点可达312℃，并且具有优良的电热特性、绝缘强度高、润滑性好、熄弧能力强、健康无害、可以进行生物分解，因此*大程度地减少了对环境和健康的危害。FR3绝缘油不象传统矿物油那样会形成沉淀物，而国内生产的美式箱变绝大部分填充的都是25#普通矿物油。此外，一般情况下美式箱变的油箱上部都充有惰性气体，以防止空气中的水份交换到油中去。而国产的美式箱变可能还没有企业进行此项工作，时间一长，油的性能就要降低，加之其密封性能达不到7个Psig的要求，所以必须定期换油。
美式箱变无油温保护，只有一个温度计来显示油温，当油温太高时，依靠插入式熔断器来进行保护，还有一个压力释放阀，用来释放油箱内太大的压力。因此，应该经常检查在此两种情况下熔断器是否正常运行，及外壳是否发生渗漏油现象。
由于美式箱变的油箱裸露在外部，因此应经常进行巡视，以防止在外力碰撞下受到损害而发生渗漏油。
