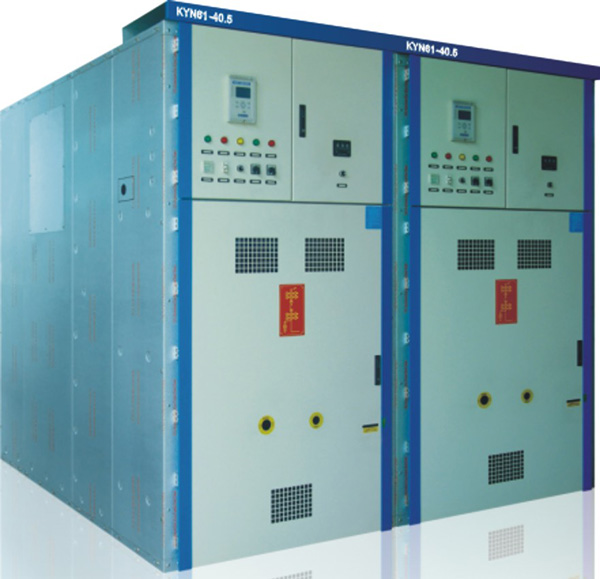

KYN61-40.5 型金属铠装移开式封闭开关柜

　　概述
　　KYN61-40.5（Z）铠装移开式式交流金属封闭开关柜（以下简称开关柜）系三相交流量50Hz、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。
　　本开关柜符合GB/T11022-1999、GB3906-1991及DL404-1997等标准。
　　主要特点
　　1、柜体结构采用组装式，断中器采用手车落地式结构；
　　2、配用全新型复合绝缘真空断路器，并具有互换性好更换简单之特点；
　　3、手车架中装有丝械螺母推进机构，可轻松移动手车，并防止误操作而损坏推进结构；
　　4、全部的操作均可在柜门关闭状态下进行；
　　5、主开关、手车、开关柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能；
　　6、电费室空间充裕，可连接多根电缆；
　　7、快速接地开关用于接地和回路短路；
　　8、外壳防护等级IP3X，手车室门打开状态下，防护等级IP2X；
　　9、产品符合GB3906-1991、DL404-1997及参照采用国际IEC-298标准。
　　使用环境条件
　　1、环境温度：上限+40℃，且24h内测得的平均值不超进35℃，下限-10℃。
　　2、海拔高度：海拔不超过1000m。
　　3、相对温度：日平均值不超过95%，月平均值不超过90%。
　　4、地震烈度：不超过8度。
　　5、水蒸汽压力：日平均值不超过2.2KPa.月平均值不超过1.8KPa.
　　6、周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

　　开关柜安装
　　1、电器室的高度；≥4500mm；
　　2、柜后距墙距离；≥1500mm；
　　3、基础构架的平面度：≥1mm/m2；
　　4、基础预埋槽钢高出地面部分不行超过3mm；
　　5、可用螺栓或焊接方式固定在基础上；
　　6、开关柜重量约1800kg；
　　7、开关柜操作走廊宽度（单列）；≥3000mm，双列（面对面）≥4000mm；
