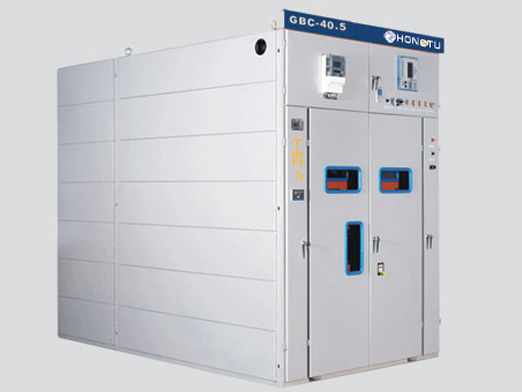

GBC-40.5移开式交流金属封闭式开关柜

　　GBC-40.5移开式交流金属封闭开关柜
　　GBC-40.5移开式交流金属封闭式开关柜系三相交流50Hz单母线系统的户内成套装置，是用于发电厂，变电所中系统而定电压为40.5kV。额定电流为1600A的单母线分段的成套配电装置。本产品可行墙安装（不推荐）和不靠墙安装。
　　符合标准：
　　GB3906-2006  《3~35kV交流金属封闭开关设备》
　　GB11022-99   《高压开关设备通用技术条件》
　　IEC60298     《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
　　DL404-97     《户内交流高压开关柜订货技术条件》
　　使用环境条件
　　（1）正常环境条件
　　1.周围介质温度*高不超过+40℃，*低不低于-15℃（允许-30℃时储运）；
　　2.海拔高度不超过1000m；
　　3.相对环境温度日平均不大于95％，月平均不大于90％；
　　4.无经常性的剧烈震动；
　　5.周围空气应不受腐蚀性可燃气体，水蒸气等明显污染；
　　6.没有导电尘埃，没有爆炸危险，没有剧烈震动的场所，安装垂直倾斜度不超过5°。
　　（2）特殊工作条件
　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
　　技术指标
　　额定电压（KV）  40.5
　　工频耐受电压（KV）  95（1min）
　　冲击耐受电压（KV）  185
　　额定频率  50Hz
　　额定电流（A）  630/1250/1600
　　额定热稳定电流（KA 4S）  16/20/25/31.5
　　额定动稳定电流（KA）  40/50/63/80
　　额定短路开断电流（KA）  16/20/25/31.5
　　额定短路关合电流（KA）  40/50/63/80
　　分合闸和辅助回路的额定电压（V）直流24，36，48，60，110，220，交流110，220

　　结构介绍
　　开关柜进（出）线，可分别采用架空或电缆敷设。主母线敞露布置在柜的顶部。为保持操作程序性，本型开关柜亦设有机械或电气联锁。根据用途，手车共分为断路器，三相及单相电压互感器，避雷器，隔离，所用变压器等六种。各类手车均有识别装置，以保持同类型手车能够互换，不同类型手车不能互
