XGN17-40.5箱型固定式交流金属封闭开关柜

联系人：张敏华
联系电话：0551-6565****
企业地址安徽省-合肥市
详细地址安徽省合肥市蜀山区小庙工业聚集区黄嘉路18号车间2
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
安徽天工电气有限公司，座落于合肥市蜀山经济开发区（新区），原小庙工业区皇家路18号【天工产业园】。我司生产经营手续完备，后勤支持完善，无线网络全覆盖。天工产业园大门宽23米，主道路宽16米，辅道宽8米，集装箱及大平板车进出车间内装卸货物十分方便。厂区大门距长江西路500米，距望江西路200米，距新桥机场和长江西路高速口仅5-10分钟车程，道路通畅、交通便捷。 　　公司主要生产各类高、中、低压成套开关设备。自创办以来，在广大用户鼎力支持下迅速发展。目前拥有多条先进的机械设备生产线和一支中高级人才组成的经验丰富、技术力量雄厚的科研、管理团队，整体提升了企业的创新能力、工艺水平和产品质量，更好地为广大客户服务。 　　多年来公司为多家大型企、事业单位及大型房产楼宇提供了性能良好的高、低压电器成套设备，企业倡导诚信经营的理念，视产品质量为生命。公司生产的高、低压成套电器产品均通过国家强制性认证（CCC认证）证书。 　　公司严格按照ISO9001质量体系指标的要求，建立了健全完善的质量管控体系，通过了质量体系认证。

产品图片

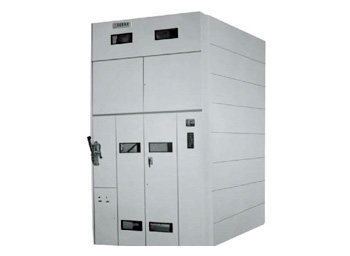

XGN17-40.5箱型固定式交流金属封闭开关柜



　　XGN17-40.5 箱型固定式交流金属封闭开关柜简介
　　XGN17-40.5箱型固定式交流金属封闭开关柜按GB3906-2006而进行设计。它适用于三相交流额定频率50Hz单母线及单母线带旁路系统的户内成套装置，作为接受和分配35kV的网络电能之用，并具有对电路进行控制，保护和监测之功能。
　　符合标准：
　　GB3906-2006  《3~35kV交流金属封闭开关设备》
　　GB11022-99   《高压开关设备通用技术条件》
　　IEC60298     《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
　　DL404-97     《户内交流高压开关柜订货技术条件》
　　使用环境条件
　　（1）正常环境条件
　　1.周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
　　2.海拔高度不超过1000m；
　　3.相对环境温度日平均不大于95％，月平均不大于90％；
　　4.地震烈度不超过8级；
　　5.水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
　　6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
　　（2）特殊工作条件
　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
　　技术指标
　　额定电压（KV）  40.5
　　工频耐受电压（KV）  95（1min）
　　冲击耐受电压（KV）  185
　　额定频率  50Hz
　　主母线额定电流（A）  1250/1600/2000
　　支母线额定电流（A）  630/1250/1600/2000
　　额定热稳定电流（KA 4S）  25/31.5
　　额定动稳定电流（KA）  63/80
　　额定短路开断电流（KA）  25/31.5
　　额定短路关合电流（KA）  63/80
　　分合闸和辅助回路的额定电压（V）直流24，36，48，60，110，220，交流110，220
　　防护等级 IP2X

　　结构介绍
　　XGN17-40.5箱型固定式交流金属封闭开关设备为固定式接装组合结构，其基本骨架均由型钢及钢板弯制件焊接而成，柜体外壳具有IP2X防护等级。本开关设备主要由前柜和后柜拼装而成，接不同的用途设置相应的功能单元，柜内带电体间均以空气绝缘为主，各项带电体之间及相对地之间的绝缘距离不小于300mm。1）前柜：前柜设置了主母线及母线隔离开关室、断路器室、继电器室，主母线及母线隔离开关室在该柜上方，断路器室设置在该柜下方，该室还设置有电流互感器，两室间有绝缘板隔开，通过母线套管相连。继电器设置在该柜正前面的中部，小母线端子共15节，并设有二线电缆通道，端子室设在左下小门内，可安装JH10型端子80以上，该室下方还设置有M12的接地螺栓供辅助回路接地之用，右小门为维修通道。端子室上方为操作面板，可装设辅助开关。2）后柜：后柜用螺栓与前柜相连，该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过，设置旁路母线时，架空进出线未达到安全高度，需增设小附或遮拦网。不设置旁母时，架空时出线可以从后柜顶部通过。该柜还可以安装电压互感器或避雷器，联络母线和电缆出线安装在此柜。后门有螺栓固定，若带电显示器提示没电，可打开后门，主母线室与后柜用隔板隔开。




　　XGN17-40.5 箱型固定式交流金属封闭开关柜简介
　　XGN17-40.5箱型固定式交流金属封闭开关柜按GB3906-2006而进行设计。它适用于三相交流额定频率50Hz单母线及单母线带旁路系统的户内成套装置，作为接受和分配35kV的网络电能之用，并具有对电路进行控制，保护和监测之功能。
　　符合标准：
　　GB3906-2006  《3~35kV交流金属封闭开关设备》
　　GB11022-99   《高压开关设备通用技术条件》
　　IEC60298     《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
　　DL404-97     《户内交流高压开关柜订货技术条件》
　　使用环境条件
　　（1）正常环境条件
　　1.周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
　　2.海拔高度不超过1000m；
　　3.相对环境温度日平均不大于95％，月平均不大于90％；
　　4.地震烈度不超过8级；
　　5.水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
　　6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
　　（2）特殊工作条件
　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
　　技术指标
　　额定电压（KV）  40.5
　　工频耐受电压（KV）  95（1min）
　　冲击耐受电压（KV）  185
　　额定频率  50Hz
　　主母线额定电流（A）  1250/1600/2000
　　支母线额定电流（A）  630/1250/1600/2000
　　额定热稳定电流（KA 4S）  25/31.5
　　额定动稳定电流（KA）  63/80
　　额定短路开断电流（KA）  25/31.5
　　额定短路关合电流（KA）  63/80
　　分合闸和辅助回路的额定电压（V）直流24，36，48，60，110，220，交流110，220
　　防护等级 IP2X

　　结构介绍
　　XGN17-40.5箱型固定式交流金属封闭开关设备为固定式接装组合结构，其基本骨架均由型钢及钢板弯制件焊接而成，柜体外壳具有IP2X防护等级。本开关设备主要由前柜和后柜拼装而成，接不同的用途设置相应的功能单元，柜内带电体间均以空气绝缘为主，各项带电体之间及相对地之间的绝缘距离不小于300mm。1）前柜：前柜设置了主母线及母线隔离开关室、断路器室、继电器室，主母线及母线隔离开关室在该柜上方，断路器室设置在该柜下方，该室还设置有电流互感器，两室间有绝缘板隔开，通过母线套管相连。继电器设置在该柜正前面的中部，小母线端子共15节，并设有二线电缆通道，端子室设在左下小门内，可安装JH10型端子80以上，该室下方还设置有M12的接地螺栓供辅助回路接地之用，右小门为维修通道。端子室上方为操作面板，可装设辅助开关。2）后柜：后柜用螺栓与前柜相连，该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过，设置旁路母线时，架空进出线未达到安全高度，需增设小附或遮拦网。不设置旁母时，架空时出线可以从后柜顶部通过。该柜还可以安装电压互感器或避雷器，联络母线和电缆出线安装在此柜。后门有螺栓固定，若带电显示器提示没电，可打开后门，主母线室与后柜用隔板隔开。
