XGN15-12(F.R)系列SF6组合式交流金属封闭开关设备

联系人：张敏华
联系电话：0551-6565****
企业地址安徽省-合肥市
详细地址安徽省合肥市蜀山区小庙工业聚集区黄嘉路18号车间2
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
安徽天工电气有限公司，座落于合肥市蜀山经济开发区（新区），原小庙工业区皇家路18号【天工产业园】。我司生产经营手续完备，后勤支持完善，无线网络全覆盖。天工产业园大门宽23米，主道路宽16米，辅道宽8米，集装箱及大平板车进出车间内装卸货物十分方便。厂区大门距长江西路500米，距望江西路200米，距新桥机场和长江西路高速口仅5-10分钟车程，道路通畅、交通便捷。 　　公司主要生产各类高、中、低压成套开关设备。自创办以来，在广大用户鼎力支持下迅速发展。目前拥有多条先进的机械设备生产线和一支中高级人才组成的经验丰富、技术力量雄厚的科研、管理团队，整体提升了企业的创新能力、工艺水平和产品质量，更好地为广大客户服务。 　　多年来公司为多家大型企、事业单位及大型房产楼宇提供了性能良好的高、低压电器成套设备，企业倡导诚信经营的理念，视产品质量为生命。公司生产的高、低压成套电器产品均通过国家强制性认证（CCC认证）证书。 　　公司严格按照ISO9001质量体系指标的要求，建立了健全完善的质量管控体系，通过了质量体系认证。

产品图片

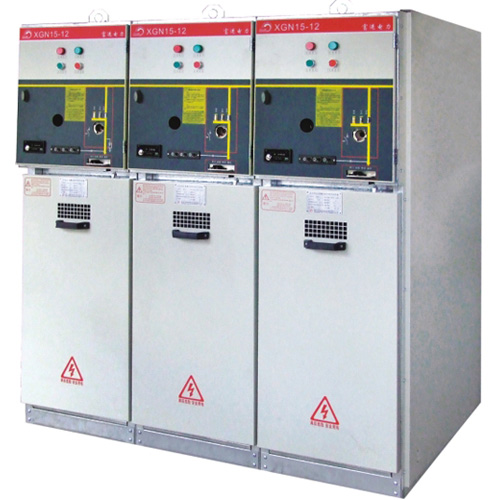

XGN15-12(F.R)系列SF6组合式交流金属封闭开关设备

　　XGN15-12箱型固定式金属封闭高压开关柜简介
　　XGN15-12箱型固定式金属封闭高压开关设备（以下简称环网柜）是以六氟化硫负荷开关及负荷开关-熔断器组合电器作为主开关，而整框采用空气绝缘，适用于配电自动化，既紧凑又可扩展的成套配电装置。可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统，作为接受和分配电能之用，主要用于环网供电和终端供电，亦适于装入预装箱式变电站。
　　符合标准：
　　GB3906-2006              《3~35kV交流金属封闭开关设备》
　　GB11022-99               《高压开关设备通用技术条件》
　　IEC420-90/GB16926-1997   《交流高压负荷开关-熔断器组合电器》
　　GB3804-2004              《3.6kV-40.5kV高压交流负荷开关》
　　GB3309--1989             《高压开关设备常温下的机械试验》
　　使用环境条件
　　（1）正常环境条件
　　1.周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
　　2.海拔高度不超过1000m；
　　3.相对环境温度日平均不大于95％，月平均不大于90％；
　　4.地震烈度不超过8级；
　　5.水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
　　6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
　　（2）特殊工作条件
　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
　　负荷开关技术指标
　　额定电压（KV）  12
　　工频耐受电压相间、对地（KV）  42（1min）
　　工频耐受电压断口（KV）  48（1min）
　　冲击耐受电压相间、对地（KV）  75
　　冲击耐受电压断口（KV）  85
　　额定频率  50Hz
　　额定电流（A）  630
　　额定短时耐受电流（KA）  20
　　额定短时持续时间（S）  3
　　额定峰时耐受电流（KA）  50
　　额定短路关合电流（KA）  50
　　额定有功负载开断电流（A）  630
　　额定闭环开断电流（A）  630
　　额定电缆充电开断电流（A）  10
　　接地开关额定短时耐受电流（KA）  20
　　接地开关额定短时持续时间（S）  3
　　接地开关额定峰值耐受电流（KA）  50
　　主回路的电阻（μΩ）  ≤300
　　机械寿命（负荷开关）  2000
　　机械寿命（接地开关）  2000
　　辅助回路1min工频耐受电压（KV）  2
　　防护等级 IP3X
　　组合熔断器柜（负荷开关-熔断器）技术指标
　　额定电压（KV）  12
　　工频耐受电压相间、对地（KV）  42（1min）
　　工频耐受电压断口（KV）  48（1min）
　　冲击耐受电压相间、对地（KV）  75
　　冲击耐受电压断口（KV）  85
　　额定频率  50Hz
　　额定电流（A）  125
　　额定短路开断电流（KA）  31.5
　　额定短路关合电流（KA）  80
　　额定转移电流（A）  1700
　　主回路的电阻（μΩ）  ≤300
　　机械寿命（负荷开关）  2000
　　机械寿命（接地开关）  2000
　　辅助回路1min工频耐受电压（KV）  2
　　防护等级 IP3X
　　结构介绍
　　环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，整个环网柜可分成上下两个部分，柜的上部分包括母线室、开光室、低压室，与下部电缆（出线柜含熔断器）分隔开来以避免相互影响。因此，既提高了安全性，又便于安装、检修，还能在必要时整体更换上部单元。环网柜有宽裕的电缆室，可以容纳熔断器、避雷器、电流互感器、下接地开关等元件，柜门有观察窗和安全联锁装置，电缆盖板可以拆下，方便电缆安装。


　　XGN15-12箱型固定式金属封闭高压开关柜简介
　　XGN15-12箱型固定式金属封闭高压开关设备（以下简称环网柜）是以六氟化硫负荷开关及负荷开关-熔断器组合电器作为主开关，而整框采用空气绝缘，适用于配电自动化，既紧凑又可扩展的成套配电装置。可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统，作为接受和分配电能之用，主要用于环网供电和终端供电，亦适于装入预装箱式变电站。
　　符合标准：
　　GB3906-2006              《3~35kV交流金属封闭开关设备》
　　GB11022-99               《高压开关设备通用技术条件》
　　IEC420-90/GB16926-1997   《交流高压负荷开关-熔断器组合电器》
　　GB3804-2004              《3.6kV-40.5kV高压交流负荷开关》
　　GB3309--1989             《高压开关设备常温下的机械试验》
　　使用环境条件
　　（1）正常环境条件
　　1.周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
　　2.海拔高度不超过1000m；
　　3.相对环境温度日平均不大于95％，月平均不大于90％；
　　4.地震烈度不超过8级；
　　5.水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
　　6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
　　（2）特殊工作条件
　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
　　负荷开关技术指标
　　额定电压（KV）  12
　　工频耐受电压相间、对地（KV）  42（1min）
　　工频耐受电压断口（KV）  48（1min）
　　冲击耐受电压相间、对地（KV）  75
　　冲击耐受电压断口（KV）  85
　　额定频率  50Hz
　　额定电流（A）  630
　　额定短时耐受电流（KA）  20
　　额定短时持续时间（S）  3
　　额定峰时耐受电流（KA）  50
　　额定短路关合电流（KA）  50
　　额定有功负载开断电流（A）  630
　　额定闭环开断电流（A）  630
　　额定电缆充电开断电流（A）  10
　　接地开关额定短时耐受电流（KA）  20
　　接地开关额定短时持续时间（S）  3
　　接地开关额定峰值耐受电流（KA）  50
　　主回路的电阻（μΩ）  ≤300
　　机械寿命（负荷开关）  2000
　　机械寿命（接地开关）  2000
　　辅助回路1min工频耐受电压（KV）  2
　　防护等级 IP3X
　　组合熔断器柜（负荷开关-熔断器）技术指标
　　额定电压（KV）  12
　　工频耐受电压相间、对地（KV）  42（1min）
　　工频耐受电压断口（KV）  48（1min）
　　冲击耐受电压相间、对地（KV）  75
　　冲击耐受电压断口（KV）  85
　　额定频率  50Hz
　　额定电流（A）  125
　　额定短路开断电流（KA）  31.5
　　额定短路关合电流（KA）  80
　　额定转移电流（A）  1700
　　主回路的电阻（μΩ）  ≤300
　　机械寿命（负荷开关）  2000
　　机械寿命（接地开关）  2000
　　辅助回路1min工频耐受电压（KV）  2
　　防护等级 IP3X
　　结构介绍
　　环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，整个环网柜可分成上下两个部分，柜的上部分包括母线室、开光室、低压室，与下部电缆（出线柜含熔断器）分隔开来以避免相互影响。因此，既提高了安全性，又便于安装、检修，还能在必要时整体更换上部单元。环网柜有宽裕的电缆室，可以容纳熔断器、避雷器、电流互感器、下接地开关等元件，柜门有观察窗和安全联锁装置，电缆盖板可以拆下，方便电缆安装。
