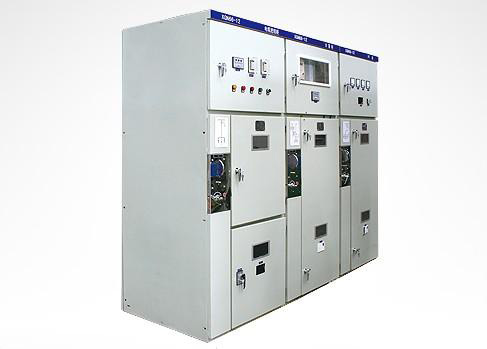

XGN66-12箱型固定式金属封闭开关设备

　　XGN66-12 型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电器成套产品，符合国家标
　　准GB3906《-35KV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，
　　也满足国际标准IEC60298《1KV以上52KV以下交流金属封闭开关设备和控制设备的要求》。
　　该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可行性高，性能好；
　　“五防”联锁机构可行、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装
　　置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变
　　电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
　　●使用环境条件
　　l. 海拔高度不超过1000m。
　　2. 环境温度：-25℃ ～ +40℃，24小时内平均温度不超过+35℃。
　　3. 水平倾斜度不大于3度。
　　4. 地震烈度不超过8度。
　　5. 无剧烈振动和冲击及爆炸危险场所。
　　●结构特点
　　1.柜体采用优良角钢焊接而成。
　　2.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A（VS1-12）断路器，并设有压力释放通道，确认人身安全。
　　3.采用先进可行的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。
　　4.整柜防护等级IP2X。
　　5.设有可行功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。
　　6.具有可行的接地系统。
　　7.门上装有观察窗，可清楚观察到柜内元件地工作状态。
　　8.操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可行方便实用。
