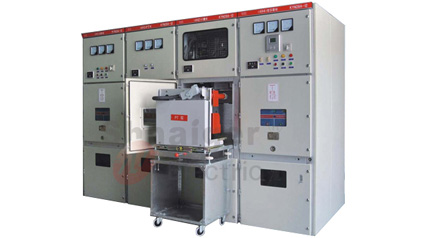

KYN28-12型铠装移开式交流金属封闭开关设备

　　KYN28-12型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz,.3.6~12Kv电力系统，用于接受和分配电能并对电路实行控制，保护及检测。
　　■   符合标准
　　GB3906（3～35kV交流金属封闭开关设备）。GB/T11022（高压开关设备和控制设备标准的共用技术要求），IEC60298（额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备），DL/T404（户内交流高压开关柜订货技术条件）。

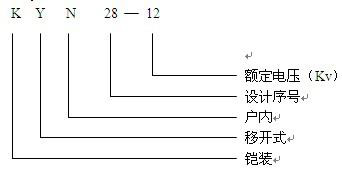

　　■   型号涵义

　　■   正常使用条件
　　●  周围空气温度：*高温度+40℃，*低温度-15℃；
　　●  湿度条件：日平均相对湿度：≤95％，日平均水蒸气压力不超过2.2kPa，月平均相对湿度：≤90％，月平均水蒸气压力不超过1.8 kPa；
　　●  海拔高度：3000m及以下；
　　●  地震烈度：不超过8度；
　　●  周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；
　　●  无经常性的剧烈振动场所；
　　●  在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂商协商。

　　结构特点

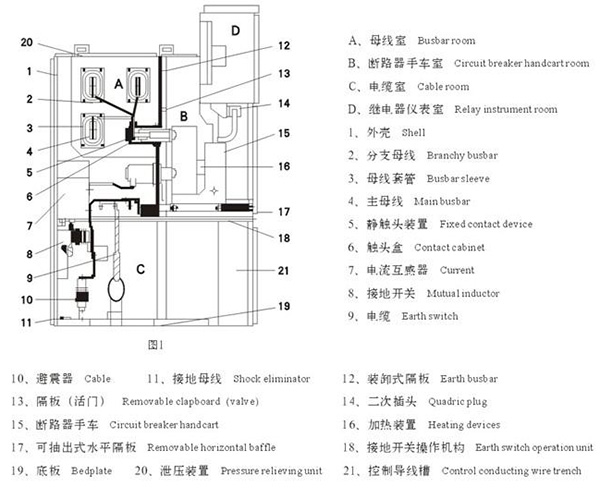

　　●  开关设备结构见图；
　　●  全金属铠装，组装式结构，组合方案广；
　　●  柜体选用进口的敷铝锌钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用型强；
　　●  可配装国产的VS1系列或进口VD4系列真空断路器，适用性广，可行性高，实现长年免维护；
　　●  手车设工作、实验位置，各位置均有定位和显示装置，安全可行；
　　●  各类手车按模数积木式变化，保持同规格车可自由互换，不同规格车决不能进入；
　　●  由专用运载车运送手车，操作轻便、灵活；
　　●  电缆室可安装多达9根单芯电缆；
　　●  高可行的连锁装置，全满足“五防”要求；
　　●  各高压室均有泄压通道，确认人身安全；
　　●  面门装有观察窗，可观察室内元件工作状态。

　　开关柜安装的基础的施工应符合“电力建设施工及验收技术规范”中的有关规定。
　　开关柜的安装基础一般要分两次浇灌混凝土。第1次为开关柜安装构件即角钢、方钢或槽钢构件安装基础。
　　第2次浇灌混凝土面的补充层，一般厚度为60MM，在浇注混凝土补充层时混凝土高度应低于构件平面l～3mm。
　　基础构架结构图详见附图。
　　基础构架安时应保持安装质量，构架安装的技术标准为Im2公差1mm。
　　■开关设备的安装
　　开关设备的安装基础尺寸与安装尺寸详见附图。、
　　柜体单列时，柜前走廊以2.5米为宜，双殉布置时，柜前操作走廊以3米为宜。
　　按工程需要与图纸示明，将开关柜运到确定位置，如果一排较长的开关柜排列（为10台以上），拼柜工作应从中间部位开始。
　　需用特定的运输工具如吊车或叉车，严禁用滚筒撬棍。
　　从开关柜内部抽出断路器手车，另放别处妥善保管。
　　松开关移去电缆盖板。
　　从开关柜左侧控制线槽移去盖板。右前方控制线槽盖板亦同时卸下。
　　卸下吊装板及紧固件。
　　在此基础上依次安装开关柜，在水平和垂直方向，开关柜安装不平度不得超过2mm。
　　当开关柜已全组合（拼接）好时，可用地脚螺钉将其与基础构架相联，或用电焊与基础构架焊牢。
　　■母线的安装
　　开关设备中的母线均采用矩形母线，且为分段形式，当选用不同电流时所选用的母线只是数量规格不同，因而在安装时必须遵照下列步骤：
　　用清洁干燥的软布擦揩母线，检查绝缘套管有否损伤，在连接部位涂上导电膏或者是中性凡士林
　　一个柜接一个柜地安装母线，将母线段和对应的分支小母线接在一起，栓接时应插入合适的垫块，用螺栓拧紧。
　　■开关柜接地装置
　　在预设连接板将各柜的接地母线连接在一起。
　　在开关柜内部联接全部接地的引线。
　　将基础框架与接地排相连。
　　将接地闸刀的接地线与配电盘主接地母线联接。
