安徽天工电气有限公司，座落于合肥市蜀山经济开发区（新区），原小庙工业区皇家路18号【天工产业园】。我司生产经营手续完备，后勤支持完善，无线网络全覆盖。天工产业园大门宽23米，主道路宽16米，辅道宽8米，集装箱及大平板车进出车间内装卸货物十分方便。厂区大门距长江西路500米，距望江西路200米，距新桥机场和长江西路高速口仅5-10分钟车程，道路通畅、交通便捷。 　　公司主要生产各类高、中、低压成套开关设备。自创办以来，在广大用户鼎力支持下迅速发展。目前拥有多条先进的机械设备生产线和一支中高级人才组成的经验丰富、技术力量雄厚的科研、管理团队，整体提升了企业的创新能力、工艺水平和产品质量，更好地为广大客户服务。 　　多年来公司为多家大型企、事业单位及大型房产楼宇提供了性能良好的高、低压电器成套设备，企业倡导诚信经营的理念，视产品质量为生命。公司生产的高、低压成套电器产品均通过国家强制性认证（CCC认证）证书。 　　公司严格按照ISO9001质量体系指标的要求，建立了健全完善的质量管控体系，通过了质量体系认证。

产品图片

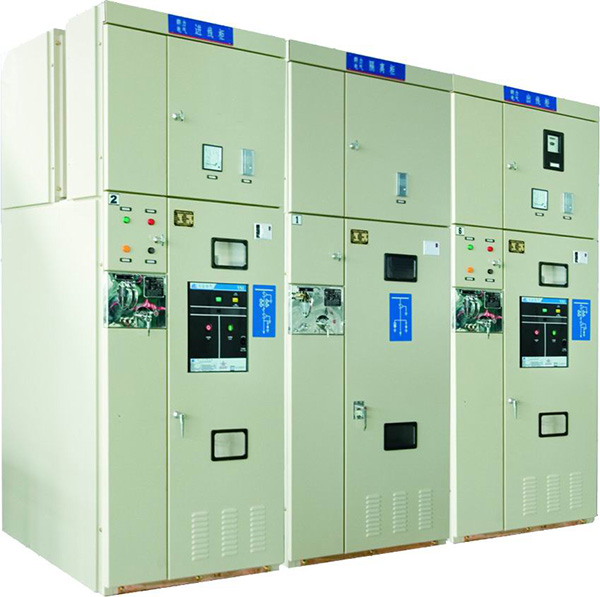

XGN2箱式定型交流金属封闭开关设备

　　XGN2箱式定型交流金属封闭开关设备
　　一、概述
　　XGN2箱式定型交流金属封闭开关设备用于3、6、10KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
　　本开关柜符合国家标准GB3906《3－35KV交流金属封闭开关设备》及IEC298标准的要求，并具有一套完善的性能可行、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能的要求。
　　开关柜主开关采用SN10型系列少油断路器及ZN28A户型系列真空断路器。断路器配用CD10系列电磁操动机构或CT8弹簧操动机构；真空断路也可配用CD17系列电磁操动机构、或CT119弹簧操动机构。隔离开关采用GN30旋转式隔离开关系列产品。
　　二、环境条件
　　环境温度：上限十40℃，下限－25℃；
　　海拔高度不超过1000m；
　　相对湿度：日平均值不大于95％；月平均值不大于90％；
　　饱和蒸汽压：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；
　　地震烈度不超过8度；
　　没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
　　在使用环境不能全满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。
　　三、结构简介
　　｜XGN2开关柜为金属封闭式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、哇益重等，室与室之间用钢板隔开。
　　四、型号说明
　　（略）详情请见说明书
　　五、技术参数
　　（略）详情请见说明书
　　六、内部结构
　　（略）详情请见说明书
　　七、订货须知
　　1次回路方案的系统图、柜体排列图
　　二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定提供
　　柜内电器元件的型号、规格及数量表
　　母线的材质及规格，否则按制造厂标准提供
　　如有母线桥，应提供跨距尺寸
　　需方要求提供水平母排，则必须在合同中指明
　　需要附件、备件时，应提出其型号规格和数量
