GCS型、 MNS低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

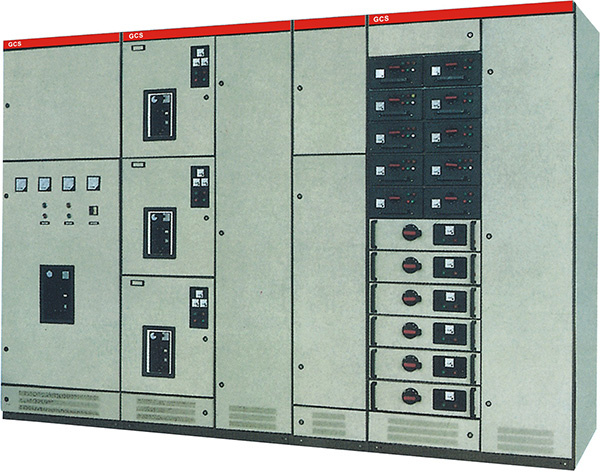

GCS型低压抽出式开关柜
产品说明：
GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定以来，受到生产制造单位和电力使用部门的重视和肯定。
电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。目前，GCS型低压抽出式开关柜已在电力用户中广泛应用。
本装置的设计符合下列标准：
IEC439-1 低压成套开关设备和控制设备
GB7251.1 低压成套开关设备和控制设备第1部分
JB/T9661 低压抽出式成套开关设备
一、概述
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（600V），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

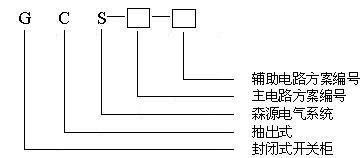

二、型号含义
三、正常使用环境条件
1、周围空气温度不高于+40℃ 、不低于-5 ℃，并且24h内其平均温度不得高于+35℃。
2、大气条件：空气清洁，相对湿度在*高温度为+40℃ 时不超过50%， 在较低温度时允许有较高的相对湿度，例如+20 ℃时为90%，应考虑到由于温度变化，可能会偶然产生适度的凝露。
3、海拔高度不得超过2000m。
4、污染等级3。
5、本装置适应于以下温度的运输和储存过程：-25℃ 至+55 ℃的范围之间，在短时间内（不超过24h）可达+70 ℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
6、如果上述使用条件不能满足时，应由用户和制造厂协商解决。

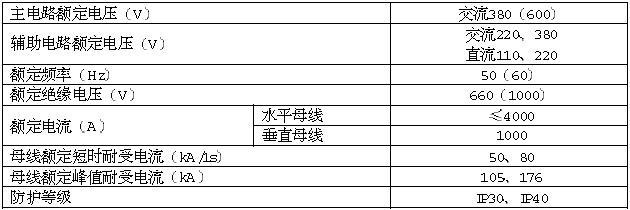

四 基本参数
五、主电路和辅助电路
1、主电路方案
装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的，包括了发电、供用电和其它电力用户的需要，额定工作电流至4000A，适合2500kVA以下的配电变压器选用。
此外，为适应供用电提高功率因素的需要而设计了电容器补偿柜，考虑综合投资的需要而设计了电抗器柜。
2、辅助电路方案
GCS辅助电路图册是根据有关设计要求规定而编制的。共有辅助电路方案120个，分上下两册，上册（交流操作部分）共分63个方案，下册（直流操作部分）共有57个方案。
直流操作部分的辅助电路方案，主要用于发电厂变电站的低压厂（所）用系统。在编制时，已考虑到适用于200M W 及以下和300M W 及以上容量机组低压厂用系统，工作（备用）电源进线，电源馈线和
电动机馈线一般控制方式。
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。在编制时选编了6种适用于双电源进线操作控制的组合方案。并设有操作电气联锁备用自投、自复等控制电器。工程设计中可以直接采用。
直流控制电源为直流220V或110V ，交流控制电源为交流380V或220V ，由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源。公用控制电源采用不接地方式控制变压器，留有24V电源供需要使用弱电信号灯时采用。
电度表的安装地点和电压的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。

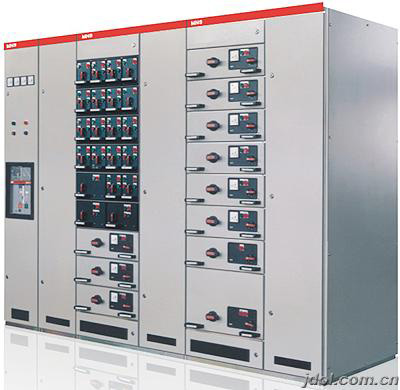

MNS低压抽出式开关柜
1、 用途
MNS型低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电流4000A以下的三相四线制及三相五线制电力系统，作为接受电能和分配电能之间。广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。
本产品符合GB7251、ZBK36001、IEC439-1（1992）标准。
2、使用条件
1、周围空气温度不高于+40°C，不低于-5°C，并且24小时内其平均气温不高于+35°C。
2、周围空气相对湿度在*高温度为40°C时不超过50%，在较低温度时允许有较大相对湿度，如+20°C时为90%，但应考虑到由于温度的变化有可能会偶尔产生适度的凝露。
3、户内使用，使用地点的海拔高度不得超过2000m.
4、应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
3、结构特点
开关柜的基本框架采用拼装组合式结构，由KB型钢通过自攻锁紧螺钉互相紧固联接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零件组合成一台完整的开关柜，柜内结构都经过镀锌处理，也可以采用敷铝锌板生产，并实行模数化安装（1E=25mm）。开关柜面板采用优良钢板经数控机床加工而成，表面经过酸洗、磷化处理后静电喷塑，抗磨耐腐，既有牢固的机械强度，又有可行的接地连续性。
开关柜隔室可分为功能单元室、母线室、电缆室，各单元的功能作用相对独立且区域之间又连续的金属板或阻燃板的功能壁严格分隔，保持使用安全且防止事故蔓延。
水平母线为平置式安装，有效减少电气应力和热应力。母线截面有2（30X10）、2（60X10）、2（80X10）、2（100X10）、4（60X10）5种规格，对应母线电流1250A2000A、2500A、3200A、4000A，中性接地母线N、PE为60X10，抽屉垂直母线为50X30X5角尺型铜母线，全部母线皆经过镀锡处理。
MCC柜抽屉有8E/4、8E/2、8E、16E、24E屋种规格（1E=25mm）。抽屉具有连接位置、试验位置、断开位置、移动位置和分离位置。各抽屉与开关设有机械联锁装置，当开关处于分断时，抽屉才能抽出或插入；当开关处于合闸位置时，抽屉不能抽出或插入。为防止未经允许的操作，操作机构能是使用挂锁将开关锁在分断位置上。同规格的功能单元抽屉可以方便地实现互换，每一个功能单元抽屉对应有16-32对辅助接点，能满足异地操作控制、电度计量和与计算机接口的自动化监测系统的需要。
4、技术参数
基本电气参数
额定工作电压
AC380V，AC660V
额定绝缘电压
AC660V，AC1000V
水平母线额定电流
1250A，2000A，2500A，3200A，4000A
垂直母线额定电流
1000A
馈电回路*大电流
2500A
抽屉回路*大电流
630A
控制电机*大容量
320KW
额定频率
50、60Hz
水平母线峰值耐受电流（0.1S）
105KA，176KA
水平母线短时耐受电流（1S）
50KA，80KA
垂直母线峰值耐受电流（0.1S）
105KA
垂直母线短时耐受电流（1S）
50KA
额定工频耐受电压（1min）
2500V
二次工频耐受电压（1min）
2500V
外壳防护等级
IP30，IP40
外型尺寸
宽：600、800、1000mm；深：800、1000mm；高：2200mm
5、安装及使用
1、产品的安装应按照配电设备的一般安装方法进行，基础槽钢和采用螺栓固定方式时的螺栓由用户自备，主母线连接时，必须使搭接面贴合、平整、否则松开并柜螺栓再进行调整。
2、产品安装后投入运行前需做检查和试验，检查柜表面复盖材料（如喷塑）有否损伤，柜内是否干燥、整洁；检查柜内是否有异物（如扳手、电焊条），每个螺丝紧固有无松动、碰撞现象，机械联锁是否可行，动作是否正确；检查开关整定电流、仪表的刻度、互感器的配电与极性是否符合要求。然后用1000兆欧表测量绝缘电阻值，应不低于1兆欧，用临时电源试送电，电动合分，指示应正确无误。
3、投入运行后应保持日常维护，定期观察母线的发热情况，发现温升偏高或异常声响时应查明原因。视运行环境因素，每2-5年进行1次清理工作及保养工作。
4、用注意事项：
a、MNS系列柜原则上为不靠墙安装，正面操作、双面维修的低压配电柜，若需靠墙安装，应进行特别说明。柜的维修通道及柜门必须是考核合格的专业人员方可进入及进行操作、检查及维护。
b、空气断路器、塑壳断路器经过多次分合闸，特别是经过短路分合后，会使触头局部产生碳类物质，使触头电阻增大，应按断路器使用说明书进行维护及检修。
c、经过安装和检修后，必须严格检查各隔室之间、功能单元之间的隔离状态确已恢复，以确认装置良好的功能分隔性，防止出现故障扩大。
6、产品成套性
产品在出厂，应提供以下文件及附件：
1、送货清单
2、产品合格证
3、产品样本
4、出厂检验报告
5、1次系统图、二次控制原理图、工厂化接线图
6、柜门钥匙、操作手柄及合同规定的备品备件
7、主要元器件的使用说明书
7、定货须知
用户定货时应提供以下资料：
1、主电路方案及组合排列
2、辅助电路控制和接线原理图
3、开关柜在配电室的平面布置图
4、进线及出线形式及接口要求
5、柜内全部元器件的详细规格及参数
6、开关柜表面的喷塑颜色
