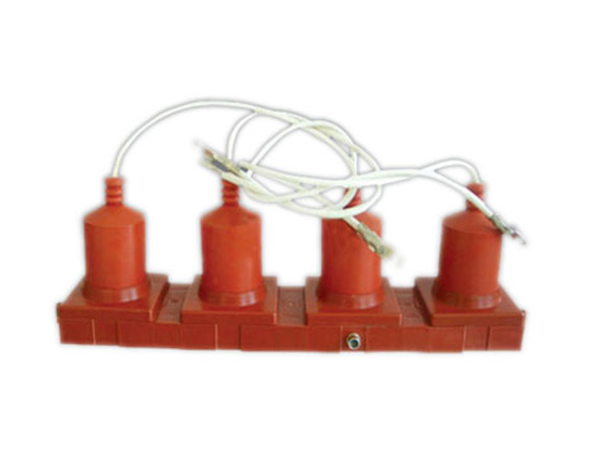

产品图片

SD-TBP系列过电压保护器

产品概述
        三相组合式过电压保护器（以下简称保护器）是一种新型的过电压保护器，用于限制雷电过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。一台保护器可代替六台常规R型避雷器的功能，是普通避雷器性能上无法相比的。主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘，免受过电压的危害。
        本保护器结构新颖独特，外型小巧，大大缩减了使用空间，技术性能合理可靠。广为电力、石化、铁道、煤炭等系统选用。

型号说明
        保护器产品型号编制方法具体如下：
       ★保护对象：A-电动机，B-发电机，变压器，母线线路，开关，C-并联补偿电容器，O-电机中性点；
       ★持续运行电压：允许持久地加在SD-TBP相间及相对地的工频电压有效值。
       ★外套类型：带F为硅橡胶外套。
       ★使用环境：只适用于室内。
       ★附加功能：“J”动作计数器，“IM”为产品带过电压记录仪；（只适用于户内型SD-TBP）。
       ★表一中所有型号均采用高压电缆外引结构。因此，对外引电缆长度“L”及线鼻子孔径“Φ”要求，由用
          户在订货时注明。

正常工作条件
        环境温度为-40℃～+60℃；额定频率：48HZ～62 HZ。
        海拔高度小于2000m（高于2000m请在订货时注明）。
        对其施加在过电压保护器端子间的短时工频电压升高应不超过持续运行电压。

结构特点
        三相组合式过电压保护器的电气原理如图（1）所示，图中FR为氧化锌非线形电阻，CG为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线。 三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点：
       ★采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
       ★电压冲击系数为1，在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。
       ★采用四星形接法，可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了60~70%，保护的可靠性大为提高。
       ★采用硅橡胶外套和高压电缆外引结构的SD-TBP具有易安装、密封性强、体积小、耐震（振）动等优点。可直接安装在开关柜的手车底盘上及消弧柜或互感器室内。
       ★在系统发生间歇性弧光接地过电压及铁磁谐振过电压，其能量小于2ms400A方波冲击能量时SD-TBP可以起到保护作用。
