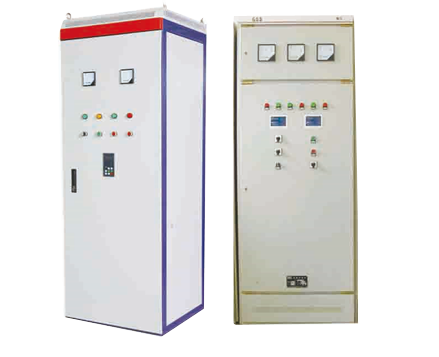

变频控制柜

一、产品概述

电动机作为一种主要的动力设备，电动机的用电量，占总发电量的50%以上，这些电动机一般按照最大负载下能正常工作为条件来选择的，但在实际运行过程中，电动机的运行处于轻载或者变动负载下，在泵的控制负载中，开一台泵就满足不了工况要求，开两台泵就超量，因此常用控制阀门或启停泵来完成工况要求，电能的浪费现象十分严重，这在我国用电紧张的情况下，已成为一个十分引人注目的问题。

二、功能特点

（1）变频调速控制单元充分利用了“变频资源”，无级变频调速范围广，便于控制电机经济运行，提高泵效，节能降耗，增产效益明显。

（2）变频调速控制柜对电机具有软起、软停先进技术，确保电机软起动，电流、电压缓慢上升不过大，无电流峰值产生，无冲击电压产生，起动转矩不过大，减缓了泵的冲击，减缓了电机和电缆的绝缘老化，延长了电机设备的寿命。

（3）开环控制。根据工况要求利用电位器来调整变频频率。

（4）闭环控制。根据压力、液位、流量、热量等来实行自动化控制。既减轻了人力物力又减缓了设备的老化程度，再无需人工操纵阀门或启停泵来完成工况要求。

三、主要技术性能

（1）电源供电电压：三相交流380V±10%，50HZ

（2）控制柜输出电压：三相交流≤380V

（3）输出额定功率：2.2-315KW（依据电机功率）

（4）输出电压频率0-50HZ（变频时人为调定）

（5）软起加速时间：1-3600S（人为设定）

（6）软停减速时间：1-3600S（人为设定）

（7）变频器“最高变频”：50-120HZ（人为设定）

（8）变频器“基本频率”：25-52HZ（人为设定）

（9）变频器综合保护功能：短路、对地短路、过电压、过电流、过载、过热、欠电压、熔断器短路、CPU/存储器异常、PIC热机电阻保护、电涌保护、电机失速等保护、故障显示记忆功能。
