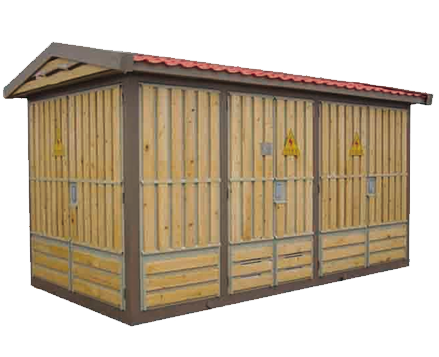

预装式变电站

功能及特点

• 高压开关设备、变压器、低压开关设备三位一体，成套性强；

• 高、低压保护完善，运行安全可靠，维护简单；

• 占地少，投资省、生产周期短、移动方便；

• 接线方案灵活多样；

• 结构独特：独特蜂窝式结构双层（复合板）外壳牢固，隔热又散热通风、美观防护等级高，外壳材料有不锈钢软合金、铝合金、冷轧板、彩钢板可选；

正常使用条件

• 海拔高度：不超过1000m,高海拔产品可定制；

• 环境温度：-25℃～+40℃；

• 相对湿度：日平均值大于95%，月平均值不大于90%；

• 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

变压器

智能型一体化变电站选用低损耗、油式、全密封S9.S10.S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

• 形式多样：通用型、别墅型、紧凑型等多种样式；

• 高压环网柜内可装配网自动化终端（FTU）实现短路及单相接地故障的可靠检测，具备“四摇”功能，便于配网自动化升级。

高压侧

智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护，熔断器一相熔断器后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电工操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开端容量大。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。

低压侧

低压侧住开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补偿装置，有接触和无触点两种投切方式供用户选用。
