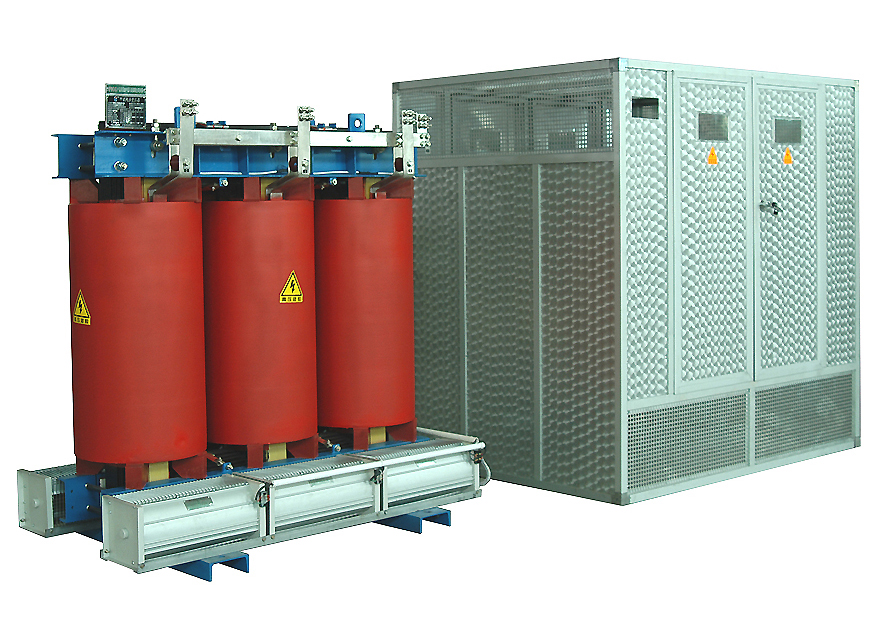

干式变压器

　　树脂绝缘干式变压器安全，难燃防火，无污染，可直接安装在负荷中心。免维护、安装简便，综合运行成本低、损耗低、防潮性能好，可在100％湿度下正常运行，停运后不经预干燥即可投入运行。局部放电量低、噪音小，散热能力强，强迫风冷条件下可以120％额定负载运行。配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障，可靠性高。据对已经投入运行的10000多台产品的运行研究，产品的可靠性指标达到国际先进水平。

铁芯

　　铁芯采用优质取向冷轧硅钢片材料制造，450全斜接缝结构，心柱采用绝缘带绑扎，铁芯表面采用绝缘树脂漆密封以防潮防锈，夹件及紧固件经表面处理以防止锈蚀。

高压浇注线圈

　　主要材料和特性：

　　线圈采用F级绝缘的铜导线作导体，玻璃纤维与环氧树脂复合材料作绝缘，其膨胀系数与铜导体相近，具有良好的抗冲击、抗温度变化、抗裂性能。玻璃纤维和环氧树脂所有组成成份都具有自熄性，不会持续燃烧，也不会产生有毒气体和污染环境。环氧树脂具有良好的绝缘特性，特别适合制作高电压等级的线圈。

高压浇注线圈

　　制造工艺：

　　线圈在高精度绕线机上绕制。绕制时在线圈内外层铺敷玻璃纤维，变压器容量较大时设计有通风道。线圈绕制完毕后进行真空干燥。整个浇注及固化过程按照工艺部门通过计算机网络传输至浇注控制终端的工艺曲线完成。所有过程可在计算机终端随时监视并由计算机根据情况自动调整。精密的制造过程使线圈无气泡、空穴。

低压箔式线圈

　　对于低电压、大电流线圈，其短路时的短路应力较大，同时低压匝数较少，低压电流越大采用线绕型式其安匝不平稳问题越突出，散热问题也需着重考虑，此时低压采用箔式绕组可较好解决上述问题，首先箔式产品不存在轴向匝数和轴向绕制螺旋角，高低压绕组安匝平衡，短路时变压器轴向应力较小，其次由于其绝缘较薄，工艺上又可容易设置多层风道，散热问题也较好解决。　

进线方式示意图

配电变压器可根据不同的接口形式制造常规出线、标准封闭母线出线和标准出线，也可根据用户要求设计特殊出线方式。

温控装置和风冷系统

　　保护外壳和对变压器作进一步的安全保护，防护等级有IP20IP23等，外壳材料有冷轧钢板，不锈钢板、铝合金板

等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可以根据用户的需求设计特殊的出线方式。

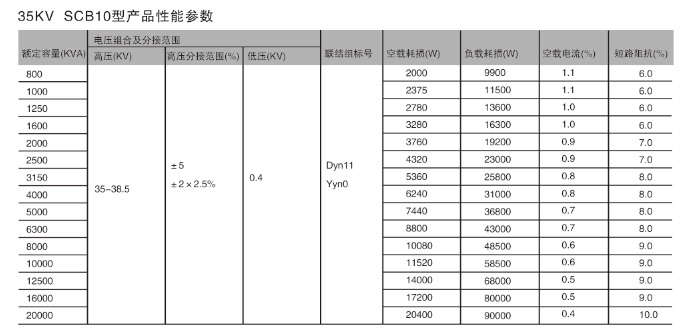

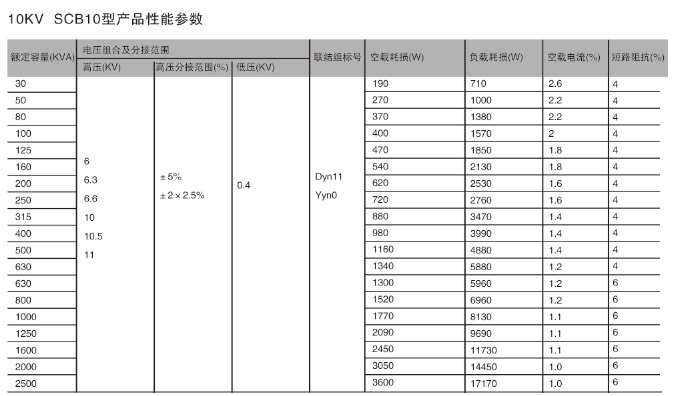

注：1、表中斜线上方的负载耗损适用于Dyn11联接组，斜线下方的负载耗损值适用于Yyn0联接组。

2、其它容量的产品性能参数，由用户与制造厂协商确定。
