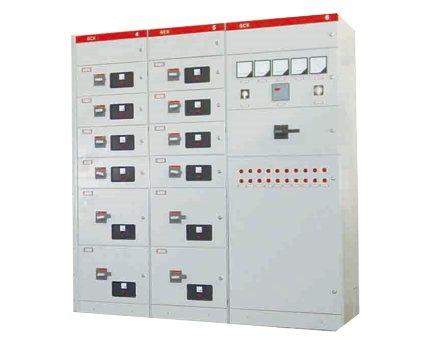

GCK型低压抽出式成套开关设备

GCK型低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

使用环境条件

• 海拔高度：不超过2000m，高海拔产品可定制；

• 空气温度：不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃；

• 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50％，在温度较低时允许有较高的相对湿度，列如：+20℃时为90％；

• 设备应安装在没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；

• 设备安装时与垂直面倾斜不超过50；

• 本产品适合以下温度运输储存：-25 ℃～+55℃，在短时间内(不超过24h）不超过+70℃。

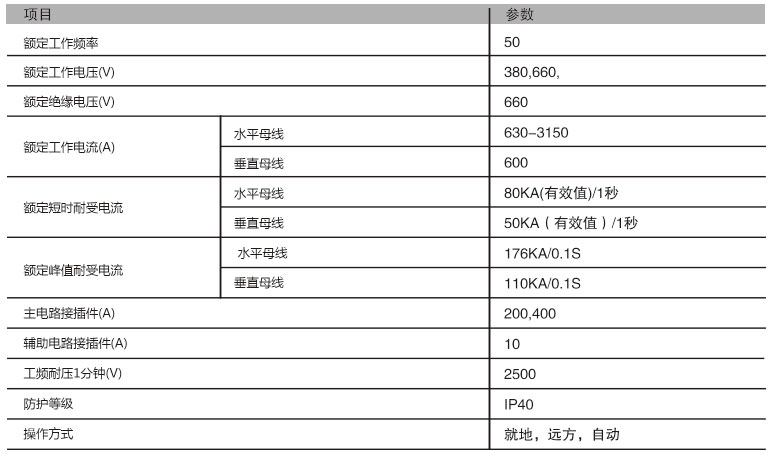

主要技术参数

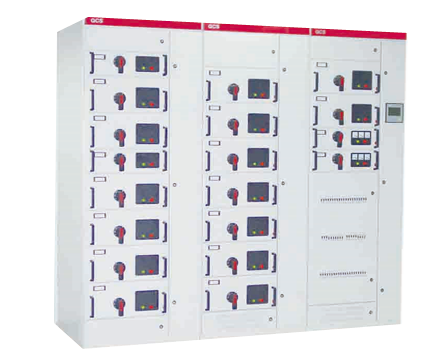

GCS型低压抽出式成套开关设备

　　GCS型低压抽出式开关柜装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V)，(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

功能及特点

• 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；

• 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围；

• 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击；

• MCC柜单柜的回路数量多到22回路，充分考虑大单机容量发电，石化系统等行业自动化电动门(机)群的需要；

• 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便；

• 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；

• 抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。

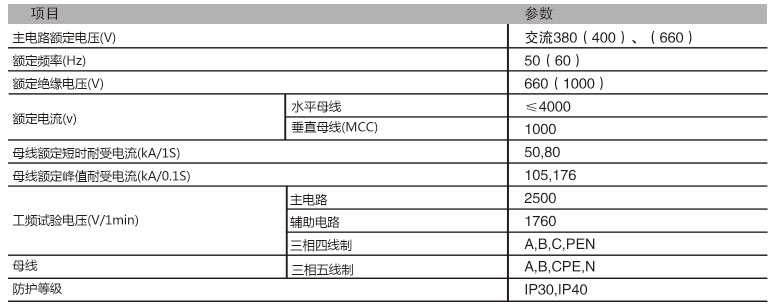

主要技术参数

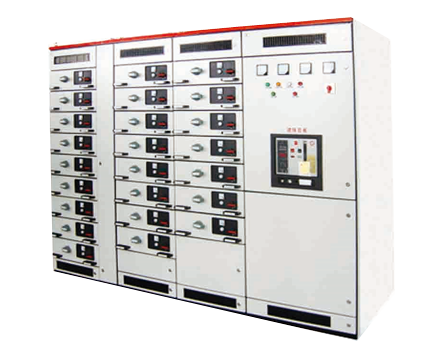

MNS型低压抽出式成套开关设备

　　MNS型低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50～60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB7251《低压成套开关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专业标准。

使用环境条件

• 周围温度：不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃；

• 大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％，但应考虑到温度变化，有可能会偶然地产生凝露；

• 海拔高度：不超过2000m，高海拔产品可定制；

• 本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作；

• 如果上述使用条件不能满足时，应由用户和制造厂协商解决；

• 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

结构特点

　　MNS型开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌钝化处理。四周门板，侧板则作高压静电喷塑。

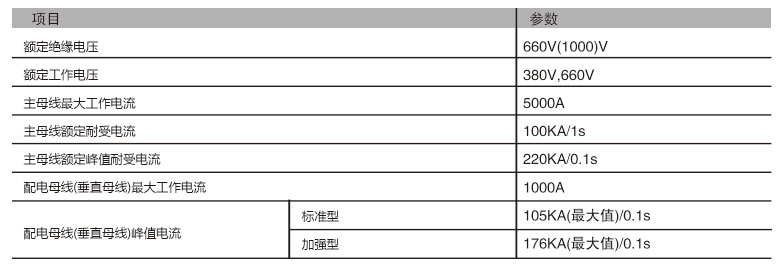

主要技术参数
