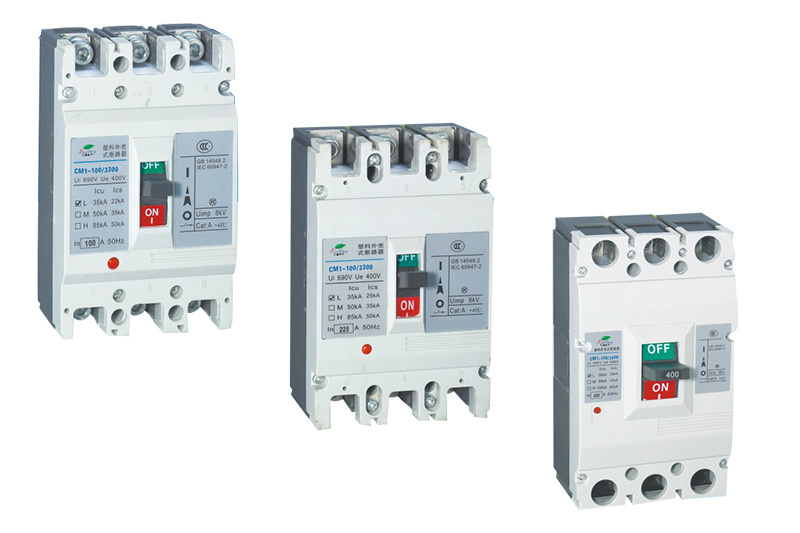

CM1系列塑料外壳式断路器

产品详情

一、 产品概述

CM1系列塑料外壳断路器，其额定绝缘电压为800V。适用于交流50Hz、额定工作电压为400V，额定工作电流至800A的配电线路中作不频繁转换(400A以下还可作电动机不频繁起动)之用。断路器具有过载长延时反时限、短路器瞬间

和欠电压保护功能。本断路器具有隔离功能，其相应符号位“”

二、 符合标准

GB14048. 1低压开关设备和控制设备-总则

GB14048. 2低压开关设备和控制设备-低压断路器

GB14048. 4低压开关设备和控制设备-低压机电式接触器和电动机起动器

GB14048. 1低压开关设备和控制设备-机电式控制电路电器

三、断路器可添加附件

    欠电压脱扣器

    分励脱扣器

    辅助触头

    报警触头

    电动操作机构

    转动操作手柄

    接线方式

    板前接线

    板后接线

    插入式接线

    操作方式

    直接手动操作

    电动机构操作

    转动手柄操作

    过电流脱扣方式

    复式脱扣<兼有过过载长

    延时和短路瞬吋二种功能>

    瞬时脱扣<仅有短路保护>

四、型号说明
