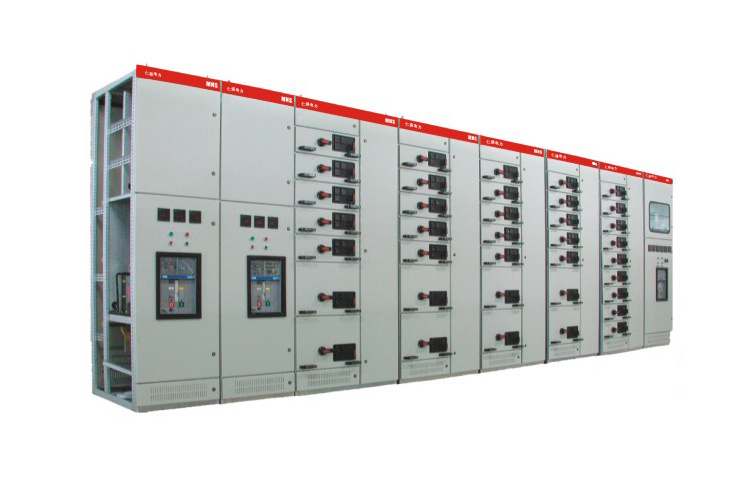

MNS-型低压抽出式成套开关设备

产品详情

一、概述

MNS足一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域屮所有需要高可靠性场合的低压系统：配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性。

根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；

根据不同的用电设备，多种类型的馈电笮元可以装在同一列柜或同一台柜中。如：馈电冋路与电动机控制冋路可混装在一起。

MNS是一种全系列的低压开关柜，可以满足您全方位的需求。适用于4000A以下的所有低压系统。

MNS可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。

MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

执行标准：EC439、GB7251.1。

二、正常使用条件

1、应用场合：配电、电动机控制

2、执行标准：IEC439、GB7251.1

3、环境温度：-5℃~40℃

4、环境相对湿度40℃时不超过50%，在较低温度时，允许有较高的相对湿度,有可能偶然产生凝露(如：20℃时为90%)

5、安装地点：室内

6、海拔高度：≤2000m

7、如果上述条件不能满足时应由用户在订货时向制造厂提出。

三、技术参数

1.1进出线形式：电缆/母线槽(桥）

1.2电缆进出：顶部/底部

1.3接线形式：柜前/柜后

1.4 防护等级：IP30、IP40、IP54

1.5功能单元隔离形式：全隔离或部分隔离

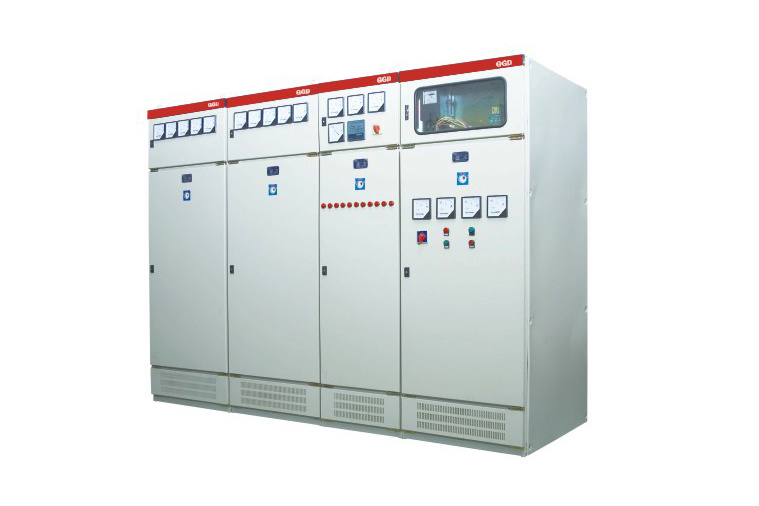

GGD型低压抽出式成套开关设备

产品详情

一、适用范围

GGD型低压固定式成套开关设备适用于发厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定

短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。

该产品是我国组装式、同定面板开关柜的代农产品之一。本产品符合：GB7251《低压成耷开关设备和控制设备》、IEC439《低压成套开关设备和控制设备》等标准。

二、型号及其含义

三、正常使用条件

1、环境温度：-5℃~+40℃, 24h内的平均温度不高于+35℃

2、海拔高度：2000m及以下。

3、相对湿度：在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：（例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、设备安装时与垂直面的倾斜度不超过5°。

5、设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

四、主要技术参数

GCK型低压抽出式成套开关设备

产品详情

一、适用范围

GCK (功能等间于或优于GCL)低压抽出式成套开关设备(以下简称“开关设备”）适用于额定工作电压380V,交流三相四线、三相五线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。

本产品符合：GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、EC439低压成套开关设备和控制设备》标准。

二、型号及其含义

三 、正常使用条件

1、海拔高度：2000m及以下。

2、环境温度：-5℃~+ 40℃，日平均温度不高于+35℃。

3、相对湿度：在温度为+40℃时不超过50%;在温度较低时允许有较高的相对湿度，有可能偶然产生凝露;例如+20℃时为90%。

4、没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

5、与垂直面倾斜不超过5°。

6、适用于以下温度的运输和储存过程，-25℃~+55℃,在短时间内（不超过24

h)不超过+70℃。

7、如上述使用条件不能满足时，应由用户在订货时向本公司提出，协商解决。

四、主要技术参数

1、额定绝缘电压：660V、1000V;

2、额定工作电压：380V、660V;

3、辅助电路额定电压：AC220V、380V、DC110V、220V;

4、额定频率：50Hz~ (60) Hz;

5、额定电流：水平母线≤3150A;垂直付线630A、800A, 1200A

6、额定短时耐受电流：50、80kA/1s，中性母线30kA/1s;

7、额定峰值电流：105kA/0.1s，50kA/0.1s;

8、功能单元（抽屉）分断能力：50kA (有效值）；

9、外壳防护等级：IP30、IP40;

10、母线设置：三相叫线制、三相五线制；

11、操作方式：就地、远方、自动。

GCS型低压抽出式成套开关设备

产品详情

一、适用范围

GCS型低压抽出式成套开关设备(以下简称“开关设备”）足我公司为满足广大设计単位和电力用户的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。该产品目前已被电力用户广泛选用。

开关设备适用于发电厂、石汕、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、（660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。开关设备的基本形式(见图1)。

本产品符合：GB7251低压成套丌关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC439《低压成套开关设备和控制设备》标准。

二、型号及其含义

三、正常使用条件

1、周围空气温度：-5℃~ + 40℃;円平均温度不得高+35℃。超过时，需根据实际情况降容运行。

2、海拔高度：2000m及以下。

3、相对湿度：最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、安装倾斜度不超过5°,且整组柜列相对平整(符合GBJ232-82标准）。

5、开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

注：用户有特殊要求时，可以与本公司协商解决。

四、主要技术参数(见表1>
