新能源并网数据安全接入系统（DSM）

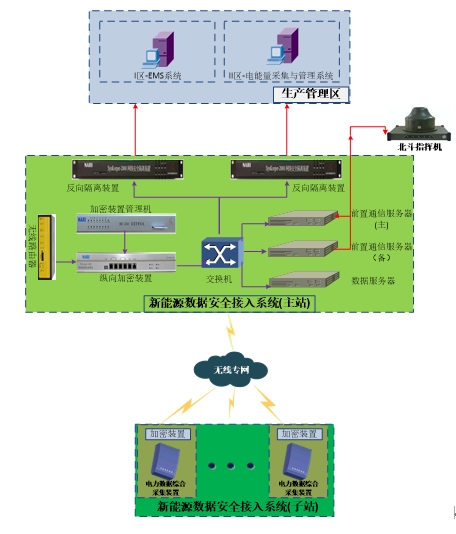

　　新能源并网数据安全接入系统采用分层分布式星型拓扑结构，主站与子站为星型拓扑结构，便于多个子站灵活方便接入主站。在分布式电源侧安装智能数据采集终端，对各并网数据进行采集，通过智能数据采集终端对这些数据预处理后传送到通信过程层；在调度建立数据安全接入区前置采集系统，接收分布式电源的实时运行数据和信息，实现调度对分布式电源厂站发电数据的采集与监控；同时，安全接入区前置采集系统通过隔离装置将采集的数据同步到安全生产区的调度SCADA系统和电能量采集及管理系统之间信息交互，为分布式电源纳入全省电网统一调度管理奠定基础。

　　【资质荣誉】

　　安徽省省级新产品

　　【应用场景】

　　适用于新能源厂站、分布式电源

主站系统

文字：[大][中][小] 手机页面二维码 2023/11/22     浏览次数：85

一键分享

　　【技术特点】

　　建立安全稳定的符合安全规范的数据传输通道实现对分布式电源发电数据的采集、规整、上传，包括并网点实时数据和关口表非实时数据等；

　　实现对分布式电源的运行信息集中管理，包括实时数据查看、数据分类、统计、查询、生成报表、曲线等功能；

子站系统

【技术特点】

　　多电能计量：正反向总有无功累计电能、当日累计电能、各单相电能计量等；

　　兼容标准104、Modbus-RTU通信规约，方便编程；

　　专用测量芯片，交流真有效值测量方式，测量精度高；

　　具有越限、故障等的自动上传报警功能；

　　具备通信接口ESD保护；

　　支持液晶显示屏、LED状态指示，便于安装调试、运维。

　　【技术参数】

　　1、模拟量量程

　　1)输入频率（Hz）：45～65Hz；

　　2)电压量程（V）：3×220V/380V；

　　3)电流量程（A）：3×1.5(6)A；

　　4)开关量采集、输出：各2路；

　　5)专用24位AD测量芯片，4.8K同步采样；

　　2、测量精度

　　电压、电流：±0.2%FS；电量：±0.5%FS；功率因数：0.5%；有功电度0.5级，无功电度1级；

　　3、通讯接口

　　1)RS-485串口：1路；

　　2)RJ45网口：1个（与RS-485串口复用）；

　　3)无线模块：1个，支持全网通SIM卡，支持接入APN专网，具备断线重连功能；

　　4)通讯规约：IEC 60870-5-104、MODBUS-RTU；

　　4、工作电源

　　供电AC220V；典型功耗：≤0.5W；
