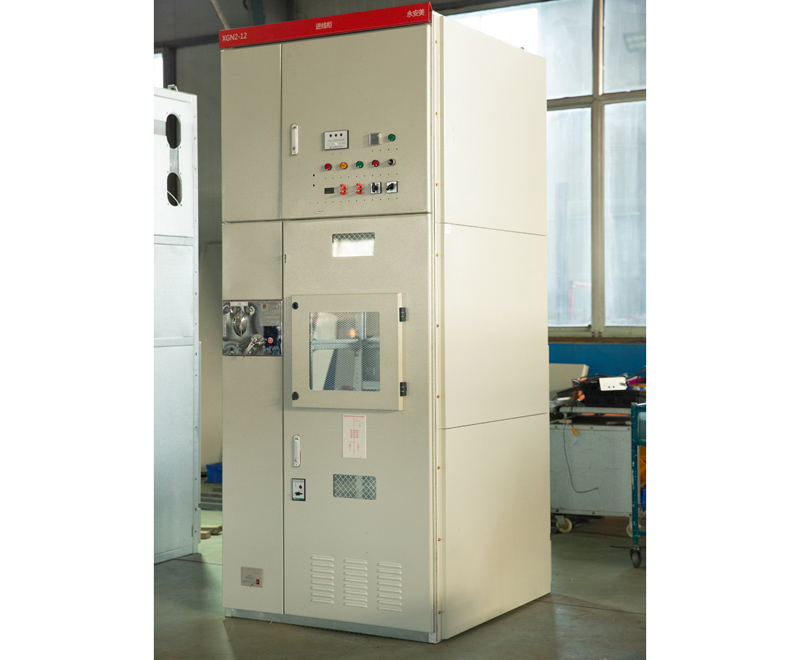

XGN2-12型箱型固定式交流金属封闭开关设备
XGN2-12型箱型固定式交流金属封闭开关设备(简称开关柜),主要用于3.6、7.2、12KV三相交流50Hz户内系统中作为接受与分配电能之用,特别适合用于频繁操作的场合。该开关柜符合国家标准GB3906及国际标准lEC298, 并具有严密的“五防”闭锁功能 。系三相交流50Hz、额定电压12kV的户内成套配电装置。在电力系统中作为工矿企业、发电厂和变电所接受与分配电能,同时对电路具有控制、测量、保护的功能。其母线系统为单母线,并可派生出单母线带旁路及双母线结构。
本开关柜的主开关采用ZN28-12系列真空断路器,还可采用ZN63A-12、ZN65A-12型真空断路器;隔离开关采用GN30-10旋转式隔离开关,操作机构为JSXGN闭锁机构,联锁齐全可靠。开关柜配有常规保护或微机综合保护系统。
结构特点:
1、本开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室,母线室,继电器室,室与室之间用钢板隔开,内设有压力释放通道。 开关柜为双面维护,前面检修断路器及传动机构,后面给个主母线及电缆终端。 完善可靠的机械联锁,完全满足“五防”要求。 开关柜满足全工况运行方式的要求。 适用于电缆进出线及架空进出线。
2、断路器室在柜体下部,母线室在柜体后上部,为了减少柜体高度,母线呈品形排列。电缆室在柜体下部的后方,电缆室内支持绝缘子可设有监视装置,电缆固定在支架上。对于主接线为联络方案时,本室则为联络电缆室。继电器室在柜体上部前方,室内摇门可安装各种继电器等,门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。
3、这种结构可将任何设备、母线故障均限制在局部范围之内,可避免事故扩大,提高了开关柜运行可靠。
基本技术参数:
项 目 | 单 位 | 参 数 |
额定工作电压 | kV | 3.6;7.2;12 |
额定电流 | A | 630~3150 |
额定开断电流 | kA | 16;20;31.5;40 |
额定短路关合电流 | kA | 40;50;80;100 |
额定短路动稳定电流 | kA | 40;50;80;100 |
额定热稳定电流 | kA | 16; 20;31.5;40 |
额定热稳定时间 | S | 4 |
防护等级 | IP2X | |
额定绝缘水平 | kV | 1min工频耐受电压:42kY |
外形尺寸(宽×深×高) | mm | 雷电冲击耐受电压:75kV |
