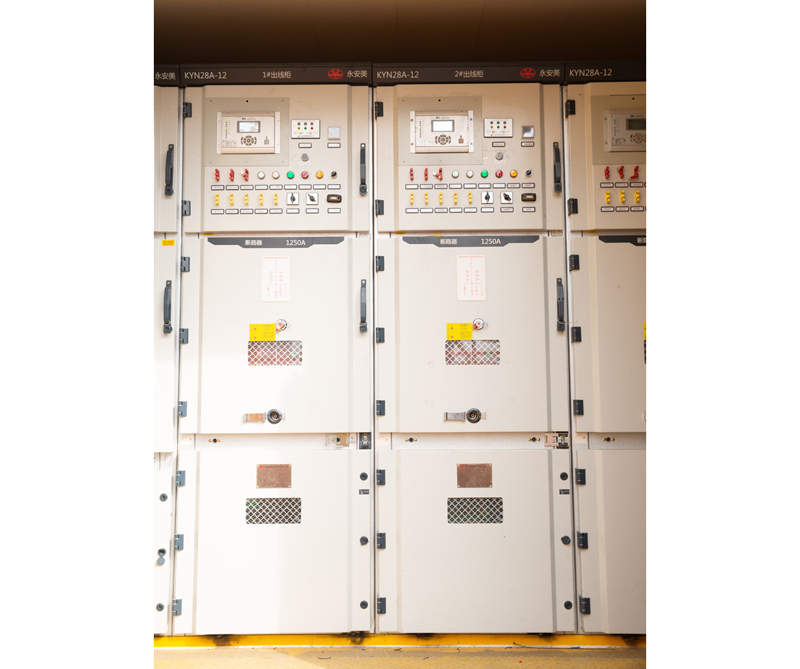

KYN28A-12(Z)(GZS1)铠装型移开式交流金属封闭开关设备
KYN28A-12(Z)(GZS1)户内金属铠装中置移开式开关设备,系3.6~12千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。本开关柜满足IEC298、GB3906等标准要求。具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在封合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能。既可配用ABB公司的VD4真空断路器,又可配用国内产VS1(ZN63)等真空断路器,实为一种性能优越的配电装置。此产品主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等,实行控制保护、监测之用。
主要结构特点:
1、外壳和隔板采用优质进口敷铝锌钢板,经过数控机床加工成形后栓接而成,具备高机械强度和良好的抗腐蚀与抗氧化性能。
2、手车采用中置式结构,确保了动静触头的配合,手车互换性好。
3、采用关门操作,具有可靠的机械联锁机构,满足“五防”要求。
4、可移开部分(手车)采用落地式周转小车,灵活、可靠、检修方便。
5、柜体分为手车室(断路器隔室)、母线室、电缆室和继电器仪表室(低压室),每个单元外壳独立接地
6、手车采用加强绝缘,从而避免相间发生击穿的可能性。
7、各隔室均设有泻压通道,可以经受内部故障电弧,各隔室间采用金属隔板,从而避免了事故的扩大蔓延。
8、开关柜可满足大容量的要求,可达到额定电流5000A,开断50kA。
基本技术参数:
项 目 | 单 位 | 参 数 | |
额定电压 | kV | 3.6,7.2,12 | |
额定绝缘水平 | 1min工频耐受电压 | kV | 42 |
雷电冲击耐受电压 | kV | 75 | |
额定频率 | Hz | 50 | |
主母线额定电流 | A | 630,1250,1600,2000,2500,3150,4000,5000 | |
分支母线额定电流 | A | 630,1250,1600,2000,2500,3150,4000,5000 | |
3S热稳定电流(有效值) | kA | 16,20,25,31.5,40,50 | |
额定动稳定电流(峰值) | kA | 40,50,63,80,100,125 | |
防护等级 | 外壳为IP4X,隔室间、断路器室门打开时为IP2X | ||
外型尺寸(mm)宽×深×高 | 额定电流≤1250A:650×1500×2300 | ||
额定电流≤1600A:800×1500×2300 | |||
1600A≤额定电流≤3150A:1000×1500×2300 | |||
额定电流>3150A:1000×1660×2300 |
应用范围 :广泛应用于发电厂、电力系统、工矿企业变电所等场所,用于受电、配电及高压电动机启动等。适应不同的环境条件,如温度范围-5℃至+40℃,相对湿度日平均值不大于95%,月平均值不大于90%。
