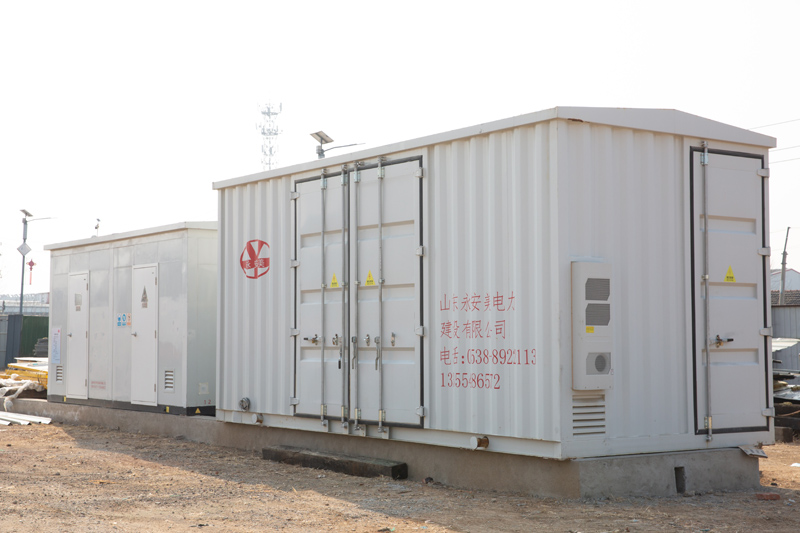

10kV箱式变电站
结构设计
箱体结构:通常采用镀铝锌钢板作为外壳,框架选用标准集装箱材料,具备良好的防腐性能,20 年不锈蚀。内封板采用铝合金扣板,夹层填充防火保温材料,有效实现隔热、防火功能。箱体内安装有空调及除湿装置,能确保设备在 - 40℃~+40℃的恶劣环境下正常运行。
内部布局:一般分为高压室、变压器室和低压室。高压室采用全封闭高压开关柜,如 XGN 型,配置真空开关、弹簧操作机构等设备,具有全面防误操作联锁功能;变压器室可选择 S11-M 全封闭或 SC-10 干式变压器,还设有自起动强迫风冷系统及照明系统;低压室根据用户需求采用面板或柜装式结构,可实现动力配电、照明配电、无功功率补偿、电能计量等功能1。
性能特点
技术先进安全可靠:一次设备采用全封闭、全绝缘结构,无裸露带电部分,能有效避免触电事故。二次采用微机综合自动化系统,可实现无人值守,继电保护功能齐全,能对运行参数进行远方设置,还可对箱体内湿度、温度进行控制和远方烟雾报警。
自动化程度高:全站智能化设计,保护系统采用变电站微机综合自动化装置,可实现 “四遥”,即遥测、遥信、遥控、遥调,每个单元均具有独立运行功能,方便运行人员对变电站进行远程监控和管理,提高了运行效率和可靠性。
组合方式灵活:结构比较紧凑,每个箱均构成一个独立系统,组合方式灵活多变,使用单位可根据实际情况自由组合各种模式,如单电源接线、双电源接线和环网供电系统等,以满足不同的安全运行需要。
投资省见效快:较同规模常规变电所可减少投资 40%~50%,由于采用先进设备,特别是无油设备运行,解决了常规变电所中的设备渗漏问题,可实行状态检修,减少维护工作量,节约运行维护费用。
应用场景
城市建设:广泛应用于城市居民住宅小区、车站、港口、机场、公园、绿化带等人口密集地区,可作为固定式变电所,也可作为移动式变电所,能够与周围环境协调一致,美化城市环境。
工业领域:适用于工矿企业、工厂等场所,可为生产设备提供可靠的电力供应,满足工业生产的高负荷、连续运行需求,同时减少供电半径,降低线损,提高末端电压质量。
新能源发电:在风力发电站、太阳能发电站等新能源发电领域,可作为电能的汇集点进行电能变换输送,实现新能源的并网和分配,为新能源发电的稳定运行提供保障。
临时用电场所:如建筑施工现场、大型活动举办地等,需要临时搭建供电设施,XBW-10 箱式变电站具有安装便捷、可移动的特点,能够迅速部署,满足临时用电需求。
