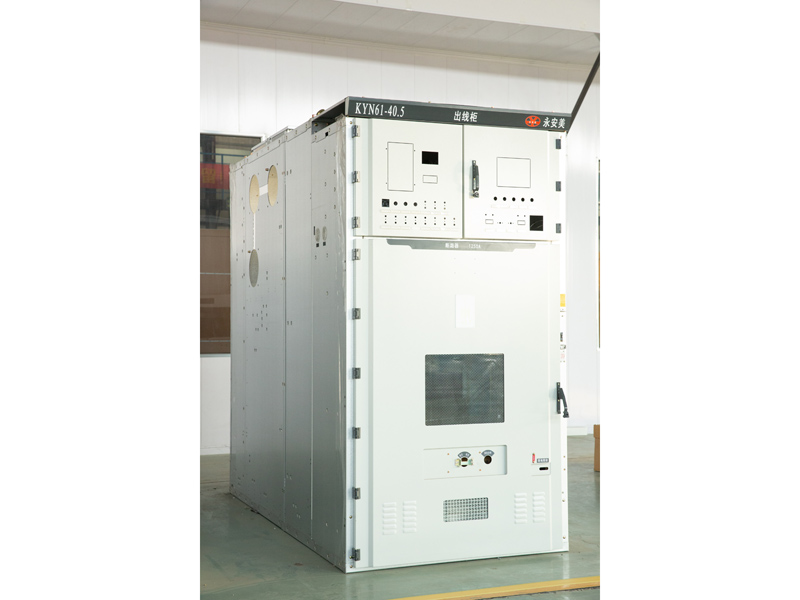

产品图片

KYN61-40.5系列金属封闭开关柜
产品名称:
KYN61-35开关柜是一种用于电力系统的高压开关设备,适用于35kV三相交流50Hz电力系统,广泛应用于发电厂、变电站、工矿企业等场所,可配用ZN85-40.5高压交流真空断路器等断路器手车。满足GB/T 3906、DL/T404、IEC62271-200等标准要求。用于接受和分配40.5kV的网络电能并对电路实行控制、保护及监测。
产品特点:
1.采用钢板弯制并喷塑后用螺栓组装而成,具备良好的防护性能,外壳防护等级为IP4X,手车室门打开时防护等级为IP2X。
2.柜体采用数控加工钣金件组装结构,柜体完全金属铠装,整机抗变形能力强。
3.手车互换性好,维修简单,车柜配合定位准确、刚度强,进出车操作轻便灵活。
4.电缆室可提供充裕的空间用来联接电缆头。
5.联锁功能齐全、操作简单、可靠。
6.满足1.1×2500A温升要求。
7.可选配智能操控监测装置和电动执行单元,实现开关柜的状态监测、过程控制及故障报警及手车和接地开关的电动操作。
产品参数:
序号 | 名 称 | 单位 | 参 数 | ||
1 | 额定电压 | kV | 40.5 | ||
2 | 额定电流 | A | 630,1250,1600,2000,2500 | ||
3 | 额定频率 | Hz | 50 | ||
4 | 额定短时耐受电流(有效值) | kA | 20,25,31.5 | ||
5 | 额定峰值耐受电流(峰值) | kA | 50,63,80 | ||
6 | 额定短路电流持续时间 | S | 4 | ||
7 | 额定绝 | 额定冲击耐受电压(峰值) | 相间,相对地 | kV | 185 |
断口 | 215 | ||||
1min工频耐受电压(有效 | 相间,相对地 | 95 | |||
断口 | 118 | ||||
8 | 辅助控制回路 | 额定电压 | V | DC:110、220 AC:110、220 | |
1min工频耐受电压 | V | 2000 | |||
9 | 防护等级 | 外壳IP4X,隔室间IP2X | |||
10 | 运行连续性类别 | LSC2B | |||
11 | 柜体外形尺寸(宽×高×深) | mm | 1400X2600X2800 1400X2600X3100(带背柜) 1680X2600X2800 1680X2600X3100(带背柜) |
特殊应用 :适合在环境恶劣的场所使用,例如机场、地铁、铁路等对用电要求较高的场合。
