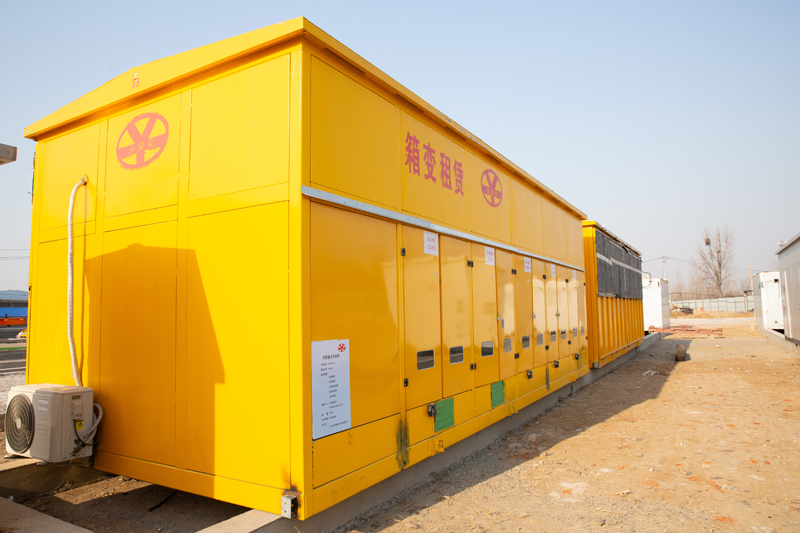

35kV箱式变电站
结构设计
箱体结构：通常采用双层密封设计，内部装有空调器及除湿机，可使箱变内部温度和湿度保持在一定范围内，确保设备稳定运行。箱体底架采用热轧型钢，框架采用冷弯型钢，两者组装在一起，外部钢铁构件一般采用达克罗处理工艺，具有良好的防腐性能。顶板、侧壁选用双层彩色复合隔热板，再铆以铝合金型材加以装饰，既保证了高强度和耐久性，又增强了整体美感。
内部布局：一般分为高压室、变压器室和低压室三个部分。高压室结构紧凑合理，具有全面防误操作联锁功能；变压器室可选择 S7、S9 以及其它低损耗油浸式变压器和干式变压器，并且设有自起动强迫风冷系统及照明系统；低压室根据用户要求可采用面板或柜装式结构，组成用户所需供电方案，具备动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能。
性能特点
供电可靠性高：采用先进的设备和技术，如真空断路器等，具有较高的分断能力和可靠性，能够有效保障电力供应的稳定性。同时，箱式变电站内的设备经过严格的调试和检验，在工厂内完成整体组装，减少了现场安装和调试的工作量，降低了因安装质量问题导致故障的概率。
自动化程度高：配备变电站综合自动化系统，如许继电气的 PSU-2000 型系统，具有遥测、遥信、遥控、遥调 “四遥” 功能，可实现定值远方查询整定及远方控制功能，能够实时监测和控制变电站的运行状态，实现无人值班或少人值班，提高了运行管理效率1。
维护方便：各室均有自动照明装置，方便检修人员进行维护和检修工作。同时，箱式变电站的结构设计使得设备的检修和更换更加便捷，例如变压器在用户有要求时可设有轨道，能方便地从变压器室两侧大门进出，减少了维护时间和成本3。
环境适应性强：能在多种恶劣环境条件下正常运行，其环境温度适应范围一般为 - 25℃至 + 40℃，海拔高度不超过 1000m，户外风速不超过 35m/s，空气相对湿度不超过 90%（±25℃），并且能适应无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
应用场景
城市建设：在城市的住宅小区、商业中心、公园等公共设施的电力供应中应用广泛，能够有效地满足城市负荷密集地区的电力需求，同时因其占地面积小、外形美观等特点，可提升城市电网的美观性和安全性，与城市环境相协调。
工矿企业：适合负荷变化大、对电力质量要求高的工矿企业，能够减少供电半径，降低线损，提高末端电压质量，保障生产的连续性和安全性，为工矿企业的生产设备提供可靠的电力支持。
新能源发电：在风力发电站、太阳能发电站等新能源发电领域发挥着重要作用，能够在恶劣的自然环境中稳定工作，为新能源发电站提供必要的电力转换和分配功能，实现新能源的有效并网和输送。
农村电网改造：由于其易于安装和维护、占地面积小等优点，成为提升农村电网质量和效率的重要设备，能够深入负荷中心，减少供电半径，提高农村地区的电力供应能力，满足农村居民生活和农业生产的用电需求。
临时电源和应急供电：具有移动性和灵活性，在建筑施工现场、大型活动举办地或灾害发生后的紧急情况下，能够迅速部署，提供稳定的电力供应，满足临时用电需求。
一、结构与功能特点
模块化紧凑设计
XBW-35箱式变电站将高压开关柜、变压器、低压配电装置集成于封闭箱体内，采用工厂预制化生产，结构紧凑且占地面积小，适合城市、工矿等空间有限区域。
高压侧：通常配置40.5kV开关柜（如KYN61-40.5型）、六氟化硫负荷开关或真空断路器，支持环网或终端供电方式。
变压器：多采用干式或油浸式变压器，容量范围广（400-20000kVA），满足不同负荷需求，且实现无油化运行以提升安全性。
低压侧：配备框架式智能断路器、无功补偿装置（按变压器容量的40%-60%配置），支持多回路出线并具备远程监控功能。
高防护与耐用性
箱体采用双层结构，外层为防腐覆铝锌钢板（防护等级IP54），内层填充防火隔热材料，适应-25℃至+40℃的极端环境，防腐寿命可达20年以上。
内置自动通风、温度监控及防雷装置，确保在潮湿、多尘等恶劣条件下稳定运行58。
智能化与自动化
支持“四遥”功能（遥测、遥信、遥控、遥调），配备微机综合自动化保护系统，可远程监控温度、湿度及设备状态，实现无人值守。
二、适用场景
城市与工矿供电
适用于城市中心、高层建筑群及工矿企业，其高压供电能力（35kV）是10kV箱变的数十倍，可满足大负荷需求，尤其适合电力密集区域。
临时用电与偏远地区
具备可移动性，适用于施工工地、油田等临时用电场所，也便于在乡村或地形复杂区域快速部署。
特殊环境
防腐、防尘设计使其可用于沿海、化工厂等腐蚀性环境，且抗震性能适应山区或地质不稳定区域。
三、技术参数示例
项目 | 参数 |
额定电压（高压侧） | 35kV/40.5kV |
变压器容量 | 400-20000kVA |
防护等级 | IP54 |
短路开断电流 | 高压侧20-31.5kA，低压侧28-80kA |
运行温度范围 | -25℃ ~ +40℃ |
进出线情况（几进几出）
| 一进四出加PT加站变(箱体式） |
一进5出加PT加站变(箱体式） | |
一进6出加PT加站变(箱体式） | |
一进14出加PT加站变(箱体式） | |
一进20出加PT加站变(箱体式） | |
二进8出加分断加PT加站变(箱体式） | |
二进14出加分断加PT加站变(箱体式） |
