FZN21系列户内交流真空负荷开关

联系人：张建东

联系电话：0577-61666 011

企业：浙江西开电气有限公司

企业地址浙江省-温州市

详细地址乐清市北白象镇前程村

厂家信息
产品信息
规格参数
技术文档

浙江西开电气有限公司始终遵循“高起点、高科技、高效益”、坚定“技术进步、质量出色”的战略方针，引进当今国际先进技术，设计精巧高效的高压开关。公司创办于1998年，是专业生产高压开关的企业，主导产品有：户内高压负荷开关、户内真空断路器、户外真空断路器、户外高压负荷开关、户外高压隔离开关、户外跌落式断路器、氧化锌避雷器系列、高压限流熔断器系列、高压成套系列等高压电气。西开电气拥有一支由多位高级职称的技术工程师组成的高素质研发队伍，每年投入的研发经费不低于年销售额的5%，位居行业前列。在引进、消化、吸收国内外先进技术的基础上，形成了独到的创新机制，在基础研发、产品开发、市场转化方面形成了完善的科技创新体系，构建了企业巨大的无形资产和核心竞争能力。

产品图片

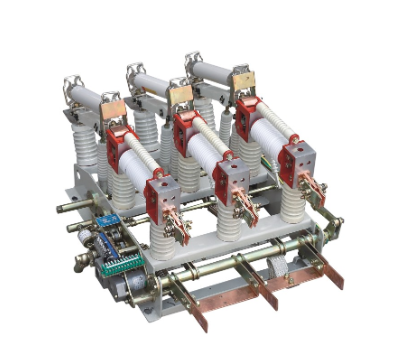

FZN21系列户内交流真空负荷开关

产品概述

FZN21高压真空负荷开关及组合电器，适用于三相交流12kV, 24kV 和40.5kV、50/60HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1kV以上52kV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804《交流高压负荷开关》的规定。该型负荷开关及组合电器主要由框架、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。还具有开断额定电流、过载电流，熔断器组合电器可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口。隔离开关、真空开关，接地开关之间互相联锁（机械联锁），以防止误操作，达到真正五防的安全技术标准。

产品参数

技术参数

FZN21技术参数
额定电压	kV	12	24	40.5
额定电流	A	630	630	630
额定频率	Hz	50/60	50/60	50/60
额定短路关合电流	kA Peak.	50	31.5	31.5
额定峰值耐受电流	kA Peak.	50	50	50
短时耐受电流	kA eff.
1秒		25
3秒		20	20	20
最大开断电流（连熔断器使用时） IEC 62271-105(IEC 420 1990-11)	A	2000	2000	1700
最大熔断器电流（XRNT 熔断器）	A	200	200	100
额定短时工频耐受电压 50Hz 1 min,:
- 相间及对地	kV	42	65	95
- 断口间	kV	48	79	110
额定雷电冲击耐受电压1.2/50μs
- 相间及对地	kV	75	125	185
- 断口间	kV	85	145	215
机械寿命
-真空管	cycles	10000	10000	10000
-负荷开关和接地开关	cycles	2000	2000	2000

外形尺寸图
