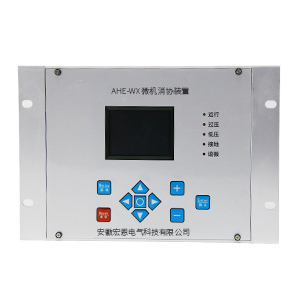

智能微机消谐装置

概述：

　　AHE-WX系列微机消谐装置采用在PT开口三角处并接一双向可控硅，同时采用高 性能微处理器及数据采集系统对取自开口三角的电网零序电压信号进行分析，经过计算 后向可控硅发出指令。适用于66KV及以下电压等级的中性点不接地、经消弧线圈接地、经 电阻接地的小电流接地系统，可广泛用于电力、石油、化工、煤炭、冶金、建筑等供电系统。

装置的主要功能：

1.1显示功能：
　　彩色液晶显示，图形与文字混合显示，界面友好，以中文方式显示实时时钟，装置运行状态，当系统故障时，装 置自动显示接地、过电压或谐振报警信息。
1.2设置功能：
　　通过汉字菜单提示用户可以设置或修改消谐启动门限电压、实时时钟等。
1.3通信功能：
　　装置具有完善的通信功能，RS485通信接口，通信速率可选。
1.4故障追忆功能：
　　按时间顺序可追忆80次故障记录，装置失电后信息不丢失。

主要特点：

★装置的核心部分，采用国外先进的32位微处理器(MCU),该芯片具有集成度高、抗干扰能力强、运算速度快、功耗低 等优点O
★所使用的A/D转换器具有耐温性好、转换速度快、测量精度高等优点。
★装置内部PT承受电压能力强、功耗低。
★采用彩色液晶屏的宽温、大窗口液晶显示，有自动背光功能，经久耐用。友好的全中文及图形人机界面，操作 直观方便。
★RS485通讯接口，可设定地址，波特率等相应的参数，随机配有Modbus通讯规约。
