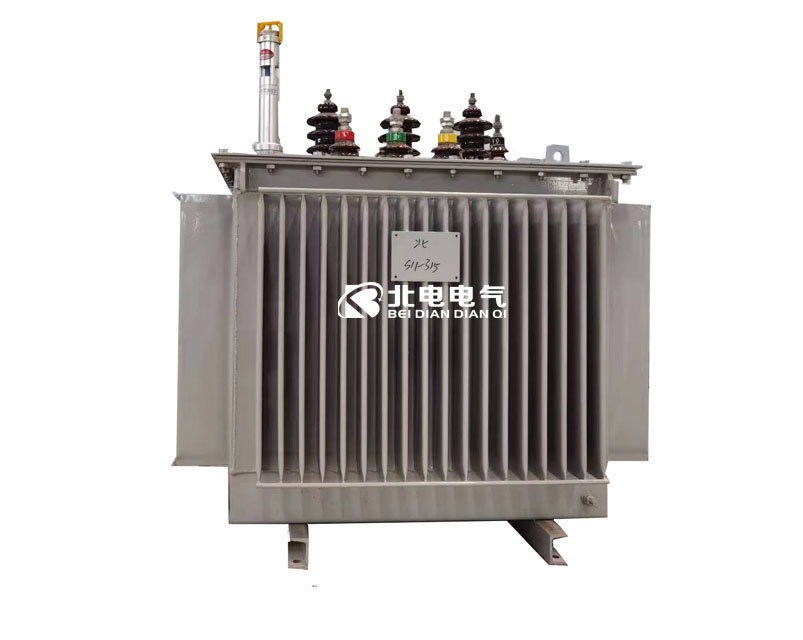

S11油浸式电力变压器

产品介绍

◎概述

本公司研发生产的S11-M 系列全密封油浸式电力变压器具有低损耗、低噪音、高效率的优点，可取得良 好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波 纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行 可靠性，正常运行免维护。

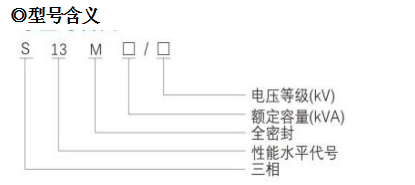

◎型号含义

◎产品特点

1、变压器铁心采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁心进行绑扎， 保证铁心的紧实度，降低噪音。

2、高低压绕组用无氧铜绕制，低压绕组500kVA及以下采用双层圆筒式结构，630kVA及以上采用双螺旋 或四螺旋结构，高压绕组采用多层圆筒式结构。

3、变压器联结组采用Dyn11,减少谐波对电网的影响，发送供电质量。

4、变压器为全密封结构，延长使用寿命，免吊心，免维修。

5、实测噪音值低于标准。

本系列变压器经正常运输后，不需作吊心检查，即可安装有关的零部件进行验收项目试验，合格后即可投入运行。

◎使用条件

1、最高环境温度：+40℃

2、最低环境温度： -25℃

3、海拔高度：<1000m

4、最高月平均相对湿度：90%(20℃)

5、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所，户内或户外。

S13型油浸式电力变压器

产品介绍

◎概述

该系列产品在设计上比较先进，在材料、结构和工艺上进行了大幅度的改进和提高。高低压夹件采用钢拉 带或上梁及侧梁拉紧，形成坚固的框架结构，增强铁芯夹紧力和耐受运输冲击能力。抗短路能力强，外观 造型美观，运行可靠，损耗低，噪音小，达到国外同类产品先进水平。本公司生产的SZ11-8000/35 变 压器样机--次性通过国家变压器检测中心进行的突发短路试验，高低压线圈设纵向油道有利于散热，可 大幅度降低铜油温差及线圈内部的最热点温升。

◎产品用途

S13型是我公司在原S11配电变压器基础上，通过新材料、新工艺的研究运用及自主创新与技术引进结合 的方式，通过对铁心及线圈结构的优化创新设计，达到降低空载损耗及噪音的目的。自主开发的产品。空 载损耗平均下降了37%。噪声水平与现行国标JB/T10088--2004比较平均下降20%,产品性能水平达到 国内先进水平。
