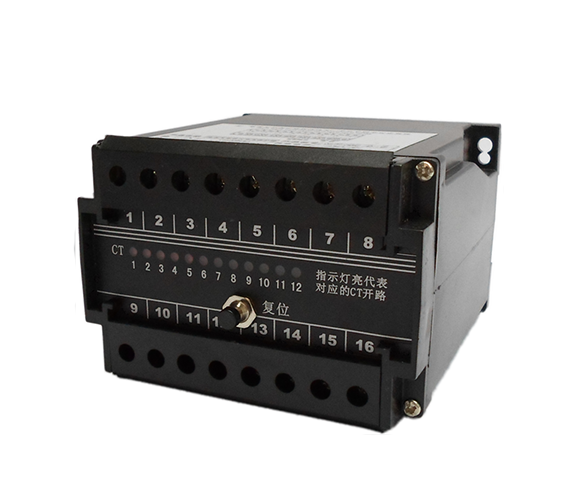

产品图片
AZ-CT系列电流互感器二次侧过电压保护器
一、概述
电流互感器（CT）在电力系统中，广泛应用于一次测量与控制。正常工作时，互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压 ，这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。使用CTB电流互感器二次侧过电压保护器就能有效的防止因电流互感器二次侧开路引起的事故发生。
二、功能
1.正常工作时，流入CTB保护器的电流不超过0.1mA，不影响CT正常工作。
2.当CT1与COM两端电压超150V±10%时，CTB的这两端自动短路保护。
3.继电器的接点容量大于5A。所以故障时，能使CT二次侧可靠短路。
4.自动短路保护具有保持功能，按压“复位”按钮，才能解除保护。
5.若是在停电状态下解除了故障，上电后按复位键方可继续正常工作。
6.装置提供了一路继电器触点输出，当任意一路CT开路时，触点自动闭合，可接各种声光报警器或提供给综合保护装置使信息远传，直到故障排除后，不短路保护时触点才断开。
